Вентиляционная шахта в квартире , все особенности, схемы, снипы! Правила строительства жилых домов подразумевают установку вентиляционной системы. Эти правила одинаково применимы и к частным домам, и к многоэтажным зданиям.
Но технические нюансы этой системы напрямую зависит от особенностей дома, так как существует несколько основных разновидностей схем вентиляции, на основе которых будет происходить циркуляция воздуха. Соответственно, нюансы, которые могут повлиять на работоспособность системы, также могут быть разными.
Как вентилируются квартиры в панельных домах?
На практике часто происходит так, что проживание в новостройке не гарантирует то, что вентиляция там является качественной. Если сравнивать по этому показателю новые дома и дома, которые были построены несколько десятков лет назад, то особой разницы там не будет.
То есть, вентиляционная шахта в квартире присутствовать будет, но сам процесс в целом будет организован по бюджетному принципу. Только лишь в дорогих новостройках можно отметить наличие систем, выполненных в соответствии с новыми стандартами и с использованием новых материалов.
Циркуляция воздуха в доме может быть представлена в следующем виде:
- Естественный приток воздуха вместе с вытяжкой.
- Вентиляционные установки, которые обеспечивают принудительную циркуляцию воздуха.
- Сочетание естественной вентиляции и механических систем.
Панельные дома имеют только естественный обмен воздуха, также такой обмен имеют старые многоэтажные дома. Воздух поступает через старые деревянные окна или через каналы в стеклопакетах. Забор воздуха происходит через шахту, которая выходит на крышу.
То есть, свежий воздух, попадающий через окно, через некоторое время будет забираться шахтой за счет природной тяги. Подобные шахты обычно есть на кухне, в ванной и в туалете – если дать запрос «вентиляционная шахта в многоэтажном доме схема», то она именно так и будет выглядеть. Шахта перестанет выполнять свои функции, если на этапе строительства будут допущены серьезные ошибки, которые нарушат обмен воздуха. Отметить можно отсутствие просвета между дверным полотном и полом или установка глухих стеклопакетов.
Устройство вентиляционной шахты и монтаж — Особенности схем
Наличие индивидуальных вытяжных каналов в квартире приведет к тому, что тяга воздуха будет стабильной. При такой реализации в каждой квартире есть своя шахта, которая работает автономно от других шахт в доме.

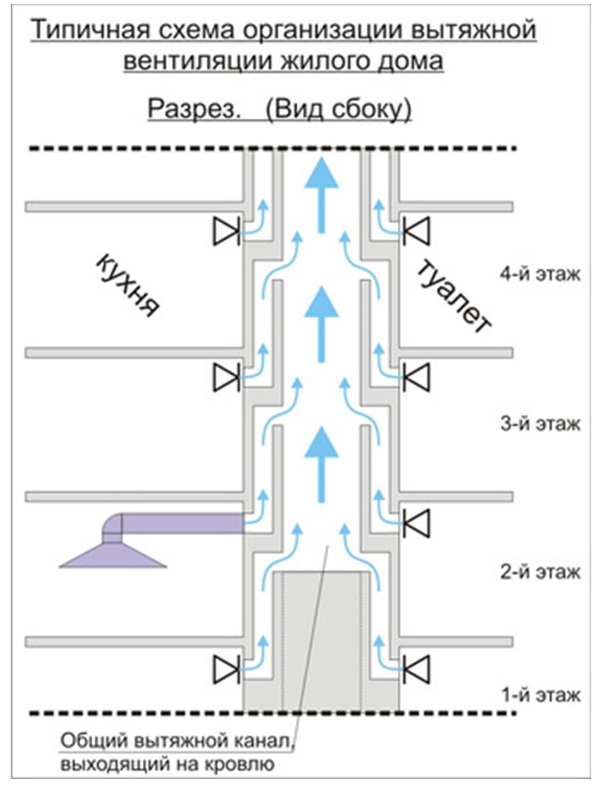

Также вертикальные каналы могут соединяться только в горизонтальном коллекторе, который будет собирать все отработанные потоки в доме. Считается, что наиболее неудачным вариантом обустройства воздухообмена в квартире является тот, когда канал выходит в общую шахту. Это обусловлено возможностью сэкономить на полезной площади, но на практике доставляет немало проблем людям, проживающим в квартирах. В такой ситуации запахи из одних квартир могут попадать в другие квартиры, и бороться с этим довольно трудно.

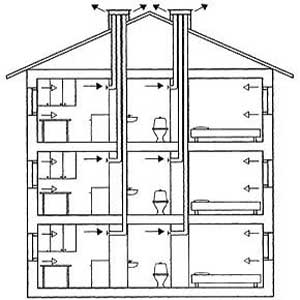

Вентиляционная шахта в многоэтажном доме схема
Если же рассматривать схемы, при которых отработанный воздух будет собираться на чердаке, то их также нельзя назвать идеальными. Для использования подобной схемы требуется наличие чердака. И в обоих случаях есть свои существенные минуса.
Наличие общего коллектора создает дополнительное сопротивление тяге, а если вентиляционная шахта в многоэтажном доме отдает воздух на чердак, то там будут накапливаться неприятные запахи. В новых домах забор воздуха происходит через специальную установку, которая ставиться в подвале. Очищенный воздух будет подаваться во все квартиры, а когда он загрязниться, то вытяжной вентилятор заберет его.
Для чего в квартире вентиляционная шахта — Как устроены шахты?
В панельных домах вентиляционные шахты представляют собой бетонные блоки, которые устанавливаются друг на друга. Чтобы устройство вентиляционной шахты действительно работало, следует выполнить идеально вертикальный канал.

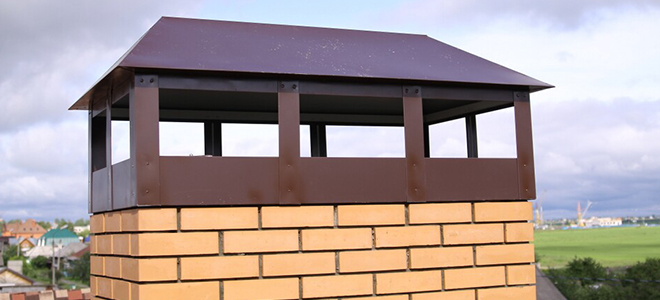

Начало свое шахта берет еще на цокольном этаже, и заканчивается на крыше, куда воздушные потоки и выходят. Нужно понимать, что размеры вентиляционной шахты в многоэтажном доме составляют 30 см на 60 см. Сами магистрали изготовляются из металла или пластика. Такой выбор материала обусловлен тем, что их достаточно легко очищать, и они служат долгий срок. Также важно защитить ствол от попадания мусора и осадков – справляется с этим зонт из нержавеющего металла.
Проблема в том, что даже если шахта будет забита, и воздухообмен нарушится, то самостоятельно выполнить очистку канала не получиться – заниматься этим должна управляющая компания.
Какие требования могут предъявляться вентиляционной шахте?
Чтобы понимать требования к подобным конструкциям, нужно сначала ответить на вопрос, для чего в квартире вентиляционная шахта. Она должна забирать уже отработанный воздух. Отсюда возникают и требования к ней.
Шахта должна быть полностью герметичной, чтобы туда ничего лишнего не попадало. Тот объем воздуха, который были запланирован в проекте, должен проходить без каких-либо проблем. Конечно, конструкция должна соответствовать установленным санитарным и гигиеническим нормам. В независимости от того, используется ли шахта в квартире или в промышленном здании, ее конструкция должна выполняться из негорючих материалов. Между отдельными бетонными модулями не могут оставаться промежутки – они заделываются бетонным раствором. Если же рассматривать конструкции из металла, то стыки делают на фланцах.
Причины, по которым шахта может перестать работать
Типичной проблемой воздушного канала является перегонка воздуха в обратную сторону. Тут все зависит от особенностей используемой системы. Например, все шахты в квартире направляют отработанные потоки на общий канал.
Если индивидуальный канал в какой-то из квартир выйдет из строя, то это никак не повлияет на работоспособность всей системы. Но если таких квартир будет несколько, то воздушный поток просто не сможет себя вытолкнуть дальше, соответственно, он пойдет вниз. Затягивать отработанный воздух будут последние этажи. Обычно в этом случае принимают решение вывести свой канал непосредственно на крышу. Виновником нарушения воздухообмена в отдельных квартирах может являться пластиковый стеклопакет, отсутствие зазора между полом.
Вентиляционные шахты в многоэтажных домах СНиП
Так как конструкция является очень важной для всего дома, ведь она является частью общей системы, то вентиляционные шахты в многоэтажных домах снип включают сразу несколько нормативов, в частности:
1. СНиП 41-01-2003, который имеет и формулы расчета воздуха и требования к самим шахтам и другие важные положения.
2. Норматив, который затрагивает требования к системе вентиляции и пожарной безопасности.
3. Норматив по системе вентиляции. Важно придерживаться именно актуализированной редакции.
4. Нормативы жилых многоквартирных домов.
5. Нормативы санитарно-технических систем.
Можно ли улучшить работу шахты?
Если имеются герметичные стеклопакеты, то можно сделать дополнительные приточные каналы, которые устанавливаются в оконный профиль ниже подоконника. Лучше, если вход в шахту будет оборудован вытяжным вентилятором. Эти вентиляторы должны иметь датчики влажности, что позволит автоматически запустить вентилятор, если в помещении слишком влажно.
