Преимущества использования бесшумных канальных вентиляторов 100мм, 125мм и более

При функционировании системы воздухообмена возникает монотонный гул, негативно влияющий на самочувствие людей, находящихся в помещениях. Специальные электрические вентиляторы для вытяжки (канальные с бесшумной работой) позволяют повысить акустический комфорт в комнатах с сохранением производительности. В конструкции бытового оборудования могут использоваться регуляторы частоты вращения, датчик влажности, обратные клапаны и сетки для защиты от насекомых.

Особенности канальных вентиляторов для вытяжки

Кухонные вытяжки рассчитаны на эксплуатацию при температуре воздушного потока +15…+60°С.

Основные преимущества осевых вентиляторов:

• простота установки и обслуживания;
• возможность крепления в горизонтальном и вертикальном положениях;
• наличие оборудования с разными габаритами и производительностью;
• низкий уровень гула при работе.

Недостатки оборудования:

• зависимость мощности от габаритов корпуса;
• необходимость дополнительной звукоизоляции для моделей, изготовленных из стального листа;
• разрушение пластика под воздействием ультрафиолетового света (касается продукции мелких компаний).

Функциональное предназначение

Канальные вентиляторы предназначены для удаления или нагнетания воздушных масс. Распределение потоков производится при помощи магистралей, снабженных решетками. Для устранения обратной тяги в центральном воздуховоде предусматривают лепестковый клапан или жалюзи. Заслонка открывается под воздействием потока воздуха от вентилятора либо с помощью силового привода (например, электромагнита).

Конструкция и детали

Основные элементы канального вентилятора:

• пластиковый или металлический корпус;
• рабочее колесо, установленное на носке ротора двигателя;
• электрический мотор (мощность и конструкция зависят от вида и назначения вентилятора);
• электронные компоненты, позволяющие автоматически менять режим работы (опция).

Основная масса бытовых вентиляторов оснащается моторами переменного тока, рассчитанными на напряжение 220 В. В промышленных узлах используются установки с асинхронными двигателями, подключаемыми к 3-фазной цепи питания.

Для эксплуатации в условиях высокой влажности созданы вентиляторы с моторами постоянного тока, требующими установки трансформаторов и выпрямителя.

Видовое разнообразие

Оборудование принято разделять на виды по:

• конфигурации внешней части корпуса;
• конструктивным особенностям.

Вентиляционные каналы в жилых помещениях имеют прямоугольное, квадратное или круглое сечение (ряды размеров зафиксированы национальными и международными стандартами). Например, на кухнях и в санузлах встречаются воздуховоды круглой формы диаметром от 100 до 150 мм. Для больших помещений применяют прямоугольные трубопроводы, обеспечивающие повышенную производительность системы воздухообмена.

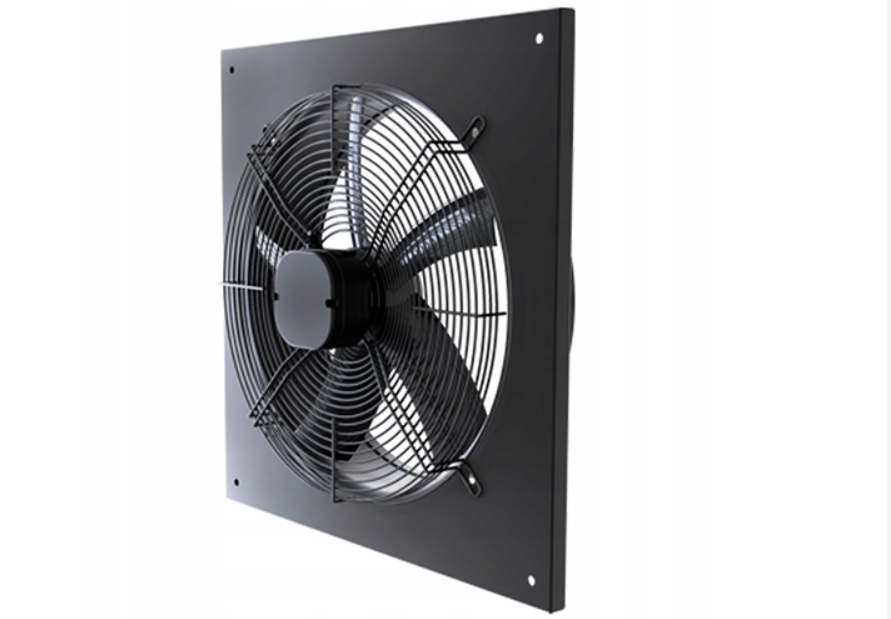

Осевые

Оборудование состоит из корпуса, позволяющего интегрировать узел в круглый или прямоугольный вентиляционный канал.

Осевые вентиляторы имеют прямоугольный корпус.Электродвигатель находится в центре изделия и оснащен отдельным кожухом, связанным с внешней оболочкой перемычками. Рабочее колесо имеет несколько лопаток с аэродинамическим профилем, обеспечивающих нагнетание воздуха вдоль ротора с низким уровнем шума.

Корпус изготовляется из ударопрочного пластика или металла (для бытовых и промышленных установок соответственно).

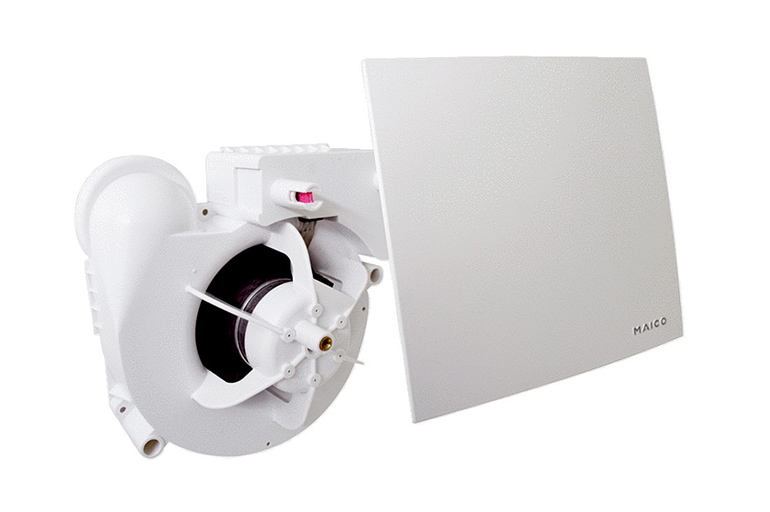

Радиальные

Вентиляторы рассчитаны на использование в стационарных системах воздухообмена, промышленные установки способны работать при температуре перекачиваемой среды до +200°С. Изделие состоит из спирального корпуса с входным патрубком и напорного рукава. При вращении ротора профилированные лопатки рабочего колеса формируют зону разряжения, обеспечивающую затягивание воздуха и дальнейший разгон потока. Электродвигатель стоит снаружи корпуса вентилятора, поскольку центральная часть рабочего колеса должна быть свободной для обеспечения работы установки.

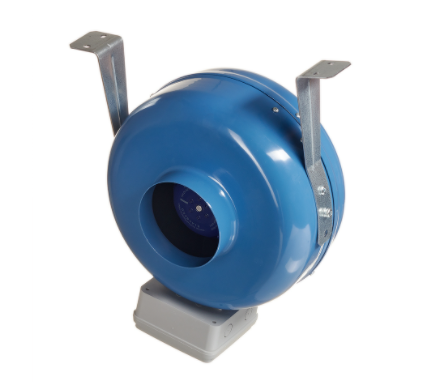

Центробежные

Изделия обеспечивают разгон потока вращающимся ротором с профилированными лопатками. Вентиляторы отличаются компактными размерами, повышенной производительностью и низким уровнем шума (при условии корректной балансировки вращающихся элементов). Могут устанавливаться в начале воздушного канала или в любой части вентиляционной магистрали. Используются в жилых или офисных помещениях площадью от 15 м².

В чем смысл бесшумного варианта

Применение канальных вентиляторов с улучшенными акустическими характеристиками повышает уровень комфорта в помещении. На расстоянии 1,5-2 м от прибора издаваемый гул воспринимается людьми как слабый шепот и не оказывает негативного воздействия. Недостатком является падение производительности на 20-30% по сравнению со стандартными вентиляторами.

Популярные производители и модели вытяжных вентиляторов

В список крупных производителей вошли:

1. Dospel, предлагающий вентиляторы с пластиковыми или металлическими корпусами. Модель WK315007 отличается использованием шариковых подшипников и рассчитана на каналы диаметром 315 мм при производительности 2200 м³/ч.
2. ERA, специализирующаяся на изготовлении бюджетного оборудования для домашних систем вентиляции. Компания предлагает модели Profit 4, 5 и 6, отличающиеся повышенным до 30-35 дБ уровнем шума.
3. Soler&Palau, выпускающая вентиляторы, издающие при работе шум от 18 дБ (например, Т350/125 Silent). Продукция отличается повышенной ценой (от 2,4 тыс. руб.)

На что обратить внимание при выборе

При определении модели вентилятора учитывают монтажные размеры, акустический комфорт и производительность. Для промышленного использования выпускают оборудование с функцией удаления дыма и защитой от взрыва (предотвращает воспламенение горючих смесей, откачиваемых из помещений).

Кухонные вытяжки предназначены для удаления горячего воздуха, загрязненного жиром, поэтому высокие требования к взрывозащите не предъявляют.

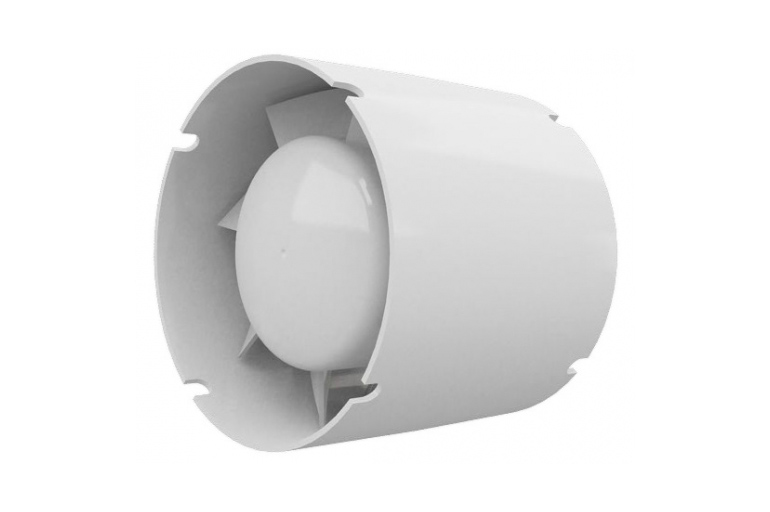

Критерий шумности

При вращении рабочего колеса создается гул, который зависит от аэродинамического профиля и угла установки лопаток. К бесшумным относятся изделия, создающие акустическое давление в пределах 22-30 дБ. При подаче питания в помещении будет прослушиваться работа крыльчатки и мотора, но гул не оказывает раздражающего воздействия на людей. Информация об уровне шума указывается производителями на упаковке.

Показатели производительности

При определении параметра учитывают объем и назначение помещения. Например, для стандартных квартир достаточно оборудования с производительностью от 100 до 500 м³/час. При организации вентиляции в загородном доме необходимо установить оборудование, откачивающее от 1000 до 2000 м³/час. По стандартам для жилых помещений достаточно однократного часового воздухообмена, для офисов параметр должен быть больше в 2-3 раза (по мере увеличения числа сотрудников возрастает коэффициент обмена воздуха).

Безопасность

При эксплуатации оборудования во влажных помещениях на обмотках и контактах образуется конденсат. Капли воды проводят электричество, что приводит к коротким замыканиям и повреждению мотора или датчиков. Рекомендуется использовать оборудование, соответствующее стандартам защиты IP24 или IP44. В конструкции вентиляторов предусмотрены элементы, снижающие загрязнение подшипниковых опор роторов мелкодисперсной пылью, вызывающей абразивный износ.

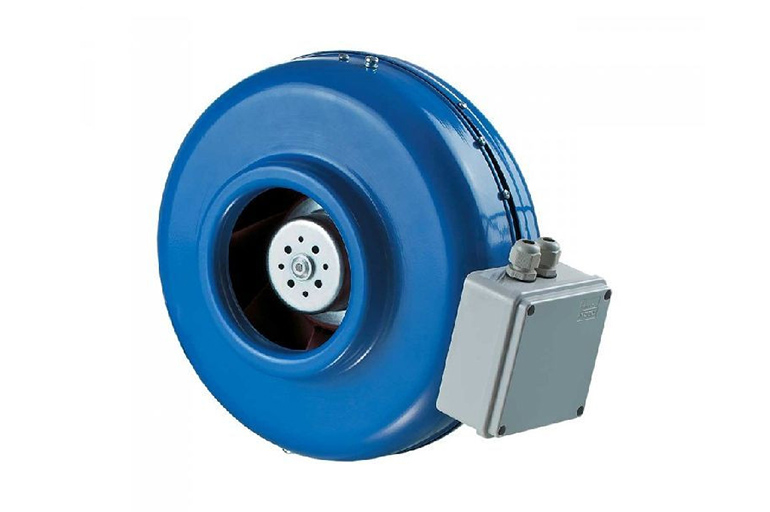

Размеры и форма

При подборе учитывают габариты вентиляционных каналов и место установки оборудования. Для обеспечения заявленной заводом производительности рекомендуется встраивать вентилятор в прямые участки магистрали. Допускается применение изгибов или конических втулок с соблюдением требований изготовителя.

Качество

Продукция мелких китайских компаний отличается сниженной ценой, но экономия достигается использованием дешевых комплектующих и отказом от систем защиты электродвигателя от перегрева. Следует выбирать вентиляторы крупных производителей (например, ERA или Soler&Palau), которые дают гарантию на продукцию сроком до 2 лет. Информацию о надежности изделий можно получить на тематических форумах или анализируя отзывы, оставленные покупателями.

Стоимость

Цена оборудования зависит от производителя, мощности, дополнительного оснащения и материала корпуса. Бюджетные модели (например, российский ERA Profit 4) обойдутся в сумму от 900 до 1000 руб. Модификации с повышенной производительностью и стойкостью к внешним воздействиям имеют стоимость в 2-7 раз выше. Например, Soler&Palau TD160/100 N имеет цену от 7,3 тыс. руб., уровень шума при работе не превышает 24 дБ.

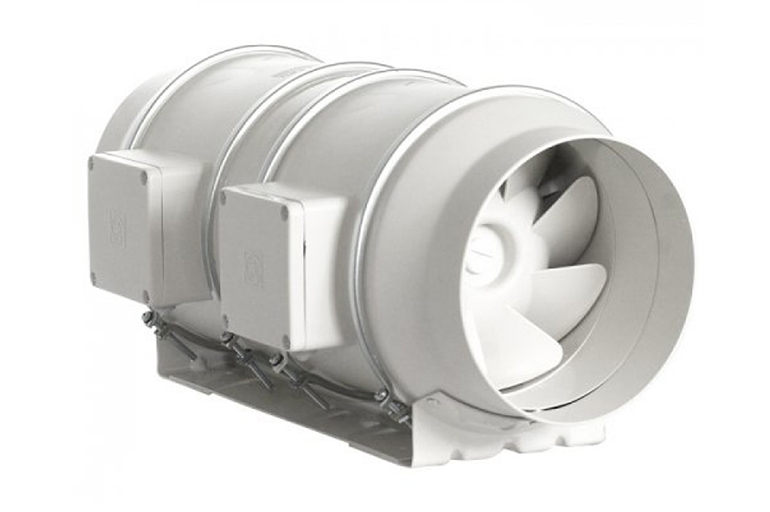

Правила монтажа: советы и рекомендации

Оборудование необходимо подбирать в соответствии с диаметром воздуховода. Устанавливать самодельные кольца или герметизировать линию стыка иными способами не следует из-за риска появления вибраций. Производители комплектуют вентиляторы элементами для фиксации, некоторые модели оснащены кронштейнами для удержания на стене или потолке. При определении места установки следует учитывать требования производителя, нарушение которых приводит к повышению уровня шума с одновременным падением производительности на 25-30%.

Перед входным патрубком должен находиться прямолинейный канал без дроссельных заслонок, имеющий длину не менее 3 диаметров вентилятора. Укорачивание секции приводит к снижению напора потока воздуха, а использование гибких элементов позволяет снизить вибрацию и гул. Если необходимо встроить вентилятор в каналы с меньшим сечением, то следует использовать переходники с конической секцией (угол сужения не более 30°). В стесненных условиях допускается подключение к вентилятору поворотных секций с большим радиусом закругления.

Для установки стандартного осевого узла в систему домашней вентиляции необходимо:

1. Разметить трубопровод и вырезать секцию, соответствующую ширине корпуса вентилятора.
2. Установить направляющие кольца на кромки воздуховода и закрепить кронштейн на потолке или стене.
3. Проложить кабель питания (внутри имеющегося короба или в отдельном пластиковом канале).
4. Подключить электропроводку и установить вентилятор в посадочное гнездо.
5. Закрепить кронштейны и произвести пробный запуск. Если оборудование работает совместно с внешними датчиками температуры или влажности, то следует подключить сенсоры к цепи управления электродвигателем.

Уход и эксплуатация

При вращении крыльчатки вместе с воздушным потоком в вентилятор попадает мелкодисперсная пыль, которая оседает на лопастях. Возникающий дисбаланс приводит к вибрации и шуму при работе. Рекомендуется протирать детали от пыли не реже 1 раза в год, для удаления грязи можно использовать кисть с жестким ворсом. Графитовые втулки и подшипники качения заполнены маслом на заводе и не требуют периодического обслуживания.

При очистке канального вентилятора рекомендуется проверить состояние каналов и устранить обнаруженные повреждения на линиях стыков.

Ремонт в случае возникновения неполадок

В процессе эксплуатации устройства в двигатель попадает пыль, что приводит к ускоренному износу втулок или перегреву обмоток. Электромоторы не поставляются как запасные части, восстановить целостность цепи статора в бытовых условиях невозможно. Владелец может отремонтировать проводку, идущую от розетки к приводу крыльчатки, либо смонтировать новый пусковой конденсатор. Для проверки необходим цифровой тестер, позволяющий определять обрыв цепи или емкость. Ремонтные работы следует выполнять после отключения вентилятора от сети питания.
