Анемостат для вентиляции, установка своими руками

Для правильного распределения воздушных масс при обустройстве вентиляции можно применять анемостат, что это такое и как устанавливается прибор, нужно изучить заранее. Это связано с тем, что конструктивный элемент несколько отличается от классической решетки. Он помогает правильно распределять воздух в системе.

Понятие анемостата для вентиляции

Приспособление имеет вид небольшого отрезка трубы, который вводится в вентиляционную шахту со стороны помещения. Одна сторона приспособления снабжается плоским круглым фланцем.

Деталь используется для фиксации анемостата на поверхности. Для крепления применяют саморезы.

В трубу вводят распорку, удерживающую регулировочный элемент. На конце крепежного элемента находится тарелка, движущаяся перпендикулярно поверхности.

Предназначение

Прибор выполняет такие функции:

• распределяет воздушные массы;
• регулирует объемы проходящих потоков;
• закрывает неприглядные элементы вентиляционного оборудования.

Первая функция особенно важна при обустройстве приточных систем. «Крышка» помогает воздуху двигаться не в одну сторону, а растекаться по поверхности. Массы смешиваются более равномерно, в комнате не образуются сквозняки.

Сфера применения

Устройство применяют при создании систем:

• воздушного отопления;
• вентиляции;
• очищения воздуха.

Анемостаты устанавливают в помещениях любого назначения: жилых, торговых, промышленных, санитарно-гигиенических.

Основные разновидности

По строению приборы делятся на 3 типа.

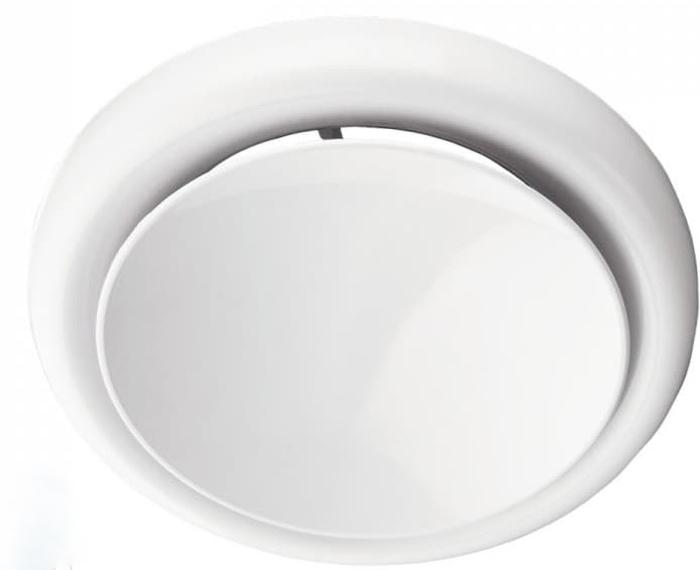

Приточный

Щит такого устройства вогнут в сторону шахты. Подобная форма помогает прибору правильно и равномерно распределять потоки. Приточные анемостаты устанавливаются в сочетании с системами проветривания квартир и домов.

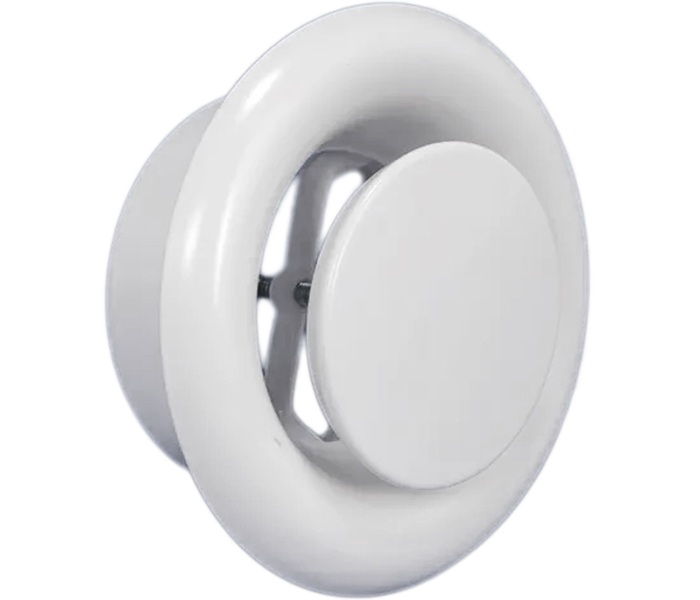

Вытяжной

Модели этого типа снабжаются выпуклой крышкой, которая эффективно выводит загрязненный воздух в канал. Вытяжные анемостаты можно устанавливать в кухнях, производственных цехах, помещениях с высокой влажностью и запыленностью.

Комбинированный

Устройства снабжаются полностью плоской тарелкой. Они обеспечивают плавное поступление воздуха в помещение. Приточные анемостаты часто применяют при монтаже принудительных вентиляционных систем.

Технические характеристики

К основным параметрам рассматриваемых устройств относятся:

1. Запас хода щита. Под этим термином подразумевается наибольшее расстояние, на которое может сдвигаться тарелкообразный регулятор. Средними считаются значения от 1 до 23 мм.
2. Диаметр, выбираемый с учетом параметров вентиляционного канала. Большая часть приборов имеет стандартные размеры (от 8 до 20 см). Возможно изготовление устройства с индивидуальными параметрами под заказ.
3. Площадь отверстия. От этой характеристики зависит пропускная способность системы, которая регулируется фланцами. Для устройств диаметром 12-20 см площадь отверстия должна быть равна 0,006-0,009 кв. м.

Конструкционные особенности

Строение анемостата таково, что при движении тарелки против часовой стрелки расстояние между щитом и вентиляционным каналом увеличивается. Это способствует проникновению большего количества чистого воздуха в комнату. При смещении крышки в обратном направлении через нее будут проходить более слабые потоки.

Современное вентиляционное оборудование снабжается анемостатами с 2 тарелками. Однако существенных преимуществ в плане качества проветривания они не имеют.

Функции и принцип работы

Характер действия устройств прост. Движение щита помогает менять объем входящего в помещение воздуха. Это позволяет поддерживать комфортную температуру в квартире или доме в любое время года.

Оборудование с электроприводом

При использовании устройств с ручной регулировкой приходится самостоятельно менять положение тарелки. Электропривод помогает отказаться от выполнения этого действия.

С помощью дополнительных регуляторов пользователь задает параметры работы устройства. В дальнейшем анемостат начинает функционировать без вмешательства человека.

Сравнение с диффузором

Анемостат всегда имеет вид полого цилиндра с фланцем. Диффузоры же выполняются в нескольких вариантах, различающихся расположением, формой, функциями. Все типы обеспечивают равномерное поступление воздуха в помещение. В отличие от анемостата, диффузор имеет несколько вариантов форм.

Самым распространенным считается линейный (щелевой) распределитель. Конструкция встраивается в потолок. Она имеет вид прямоугольника, закрытого решеткой с горизонтальными ребрами.

Варианты визуального исполнения

Чаще всего анемостаты производятся из пластика классического белого цвета. Такие приборы характеризуются низкой ценой, небольшим весом, устойчивостью к коррозии. Они хорошо сочетаются со всеми элементами интерьера, не бросаются в глаза, поэтому монтируются в любых помещениях.

Помимо пластика, приборы изготавливаются из металла, имеющего золотистый или серебристый оттенок. Изделия подходят для обустройства воздушных отопительных систем.

Они выдерживают высокие температуры, однако стоят намного дороже пластиковых. Для домов с деревянными стенами заказывают устройства, изготовленные из соответствующего материала.

Критерии выбора: на что обратить внимание

Разные приборы предназначены для эксплуатации в тех или иных условиях. При выборе обращают внимание на технические характеристики, способы управления.

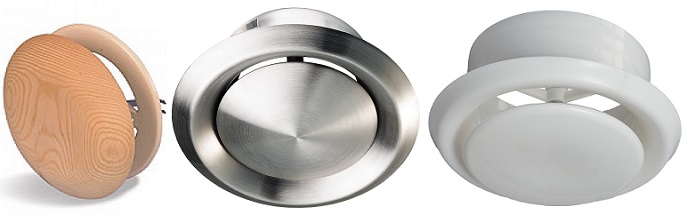

Материал изготовления корпуса

Для жилых комнат подходят анемостаты, сделанные из дерева, стали или пластика. Для комнат с высокой влажностью (душевых, ванных, бассейнов, бань, саун) предназначены только пластмассовые варианты. Металлические или деревянные приборы быстро выходят из строя в таких условиях.

Соответствие указанным характеристикам

Размер анемостата выбирают с учетом диаметра воздушного канала. Перед покупкой устройства выполняют соответствующие замеры. При расчете требуемой пропускной способности учитывают объем помещения, влажность и загрязненность воздуха. Чтобы узнать, соответствуют ли фактические параметры заявленным, нужно протестировать устройство в стандартных условиях.

Тип управления

Этот параметр выбирают с учетом места установки. Для настенного монтажа предназначены приборы с ручным управлением. Автоматические модели рекомендуется выбирать при размещении на потолке.

Популярные производители и модели вентиляционных анемостатов

На рынке представлены приборы, выпускаемые разными изготовителями. Лучшие отзывы имеет продукция марки Vents. Не менее качественные модели предлагаются компаниями Systemair, Blauberg, Lessar, Dospel.

Vents

Компания предлагает такие линейки анемостатов:

• универсальные с полимерным фланцем;
• приточные;
• комбинированные пластиковые;
• приточные с установочным фланцем;
• вытяжные стальные;
• металлические универсальные.

Комбинированные модели производятся из АБС-пластика или полистирола. Они подходят для установки на потолок или стену. Приборы снабжены монтажным фланцем и ограничителем, помогающими быстро закреплять распределитель воздуха в канале. Приточные устройства снабжены регуляторами, делающими работу более качественной.

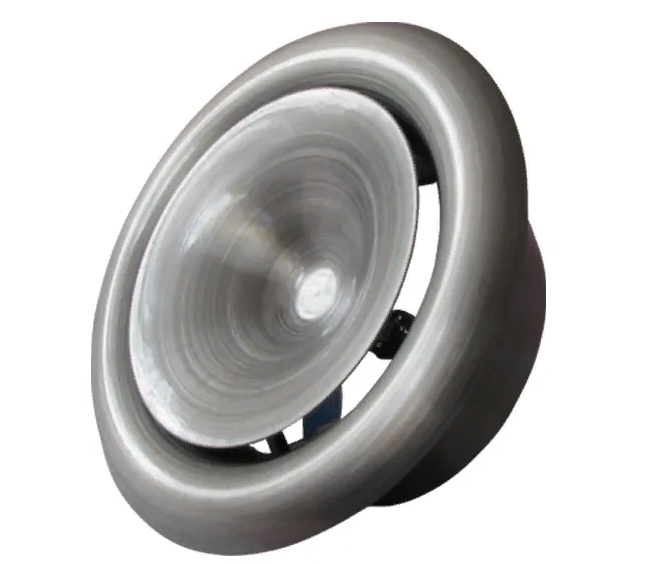

Dospel

Польская компания выпускает вентиляционные системы и аксессуары.

Анемостаты представлены в 3 сериях:

• ANM SV (приточные из металла);
• ANM EV (стальные вытяжные);
• AN (пластиковые приточные).

Устройства последнего типа имеют диаметры 10, 12,5 и 15 см. Створка открывается на 13, 16 или 21 мм. Вытяжные и приточные варианты производятся из нержавеющей стали с порошковым защитным покрытием. Минимальный диаметр равен 10 см, максимальный – 25.

Blauberg

Фирма предлагает следующие серии анемостатов:

1. VPR. Пластиковые приборы изготавливаются из устойчивых к ультрафиолетовому излучению материалов, содержащих антистатические присадки. Размеры устройств позволяют устанавливать их в каналы диаметром 8-20 см. Площадь отверстия достигает 0,009 кв. м.
2. VSR. Потолочные и настенные обеспечивают плавное поступление воздуха. Специальный фланец облегчает процесс монтажа. При изготовлении устройств этой серии используется прочная нержавеющая сталь.
3. VSR. Металлические анемостаты покрываются защитной полимерной оболочкой. Серия включает приборы диаметром от 10 до 20 см.
4. VMBR. Устройства снабжаются клапанами с вращающейся центральной частью, обеспечивающей равномерное распределение потоков. Все приборы серии снабжаются удобным монтажным фланцем. Его закрепляют на потолке саморезами. Резиновое кольцо обеспечивает плотное прилегание анемостата к воздуховоду.

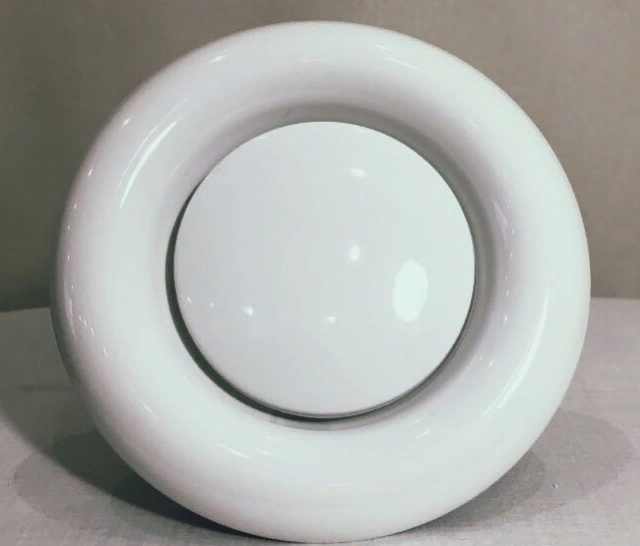

Lessar

Компания имеет подразделения в Китае, Италии, Германии и других странах. Покупатели выбирают эту продукцию из-за низкой цены и хорошего качества. Ассортимент распределителей включает только вытяжные и приточные модели. Комбинированных приборов нет.

Анемостатам Lessar свойственны такие характеристики:

• диаметр: от 10 до 20 см;
• пропускная способность: 10-50 куб. м в час;
• стоимость: от 400 до 1000 руб.

Приборы Lessar стоят в 2-3 раза дешевле выпускаемых другими фирмами аналогов.

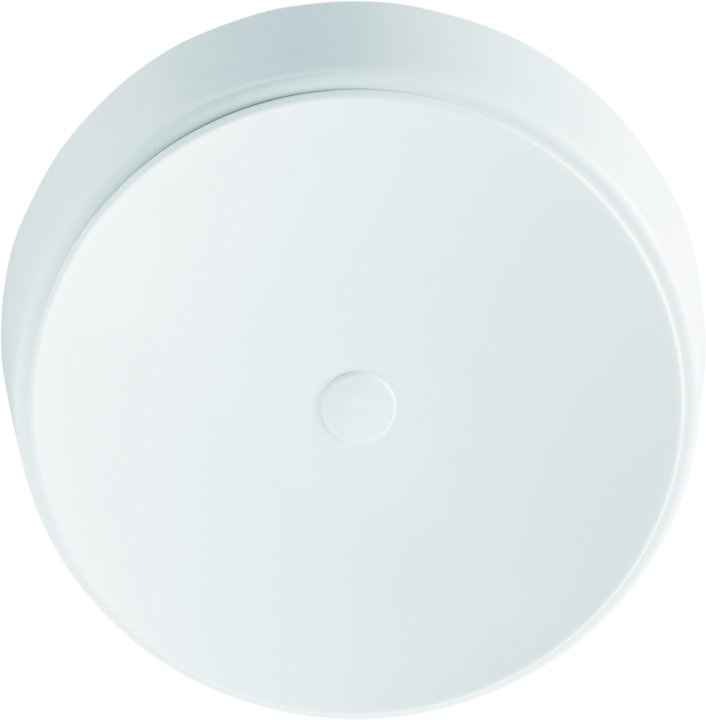

Systemair

Компания предлагает такие виды распределителей:

1. Balance-E. Вытяжное устройство изготовлено из прочного полипропилена, устойчивого к нагреву до +100°C, воздействию кислот и щелочей. Максимальный зазор между тарелкой и цилиндром составляет 2 см. Предлагается 4 размерных варианта: 10, 12,5, 16 и 20 см.
2. EFF (металлический универсальный). Работает как на приток, так и на выведение воздуха. Диаметр составляет 63-200 мм, запас хода – 28 мм.
3. Balance-S. Приточное приспособление изготавливается из белого пластика. Размерный ряд включает модели на 10, 12,5 и 16 см.
4. TFF. Стальной анемостат состоит из конусообразного впускного клапана и плоской тарелки. Модель предлагается в размерах от 8 до 20 см.

Способы установки своими руками

Монтировать устройства можно несколькими методами. Предпочтительным считается скрытый способ. При невозможности его реализации применяют альтернативные варианты.

Скрытый монтаж

Метод используется на этапе строительства или капительного ремонта помещения.

Скрытый монтаж выполняют так:

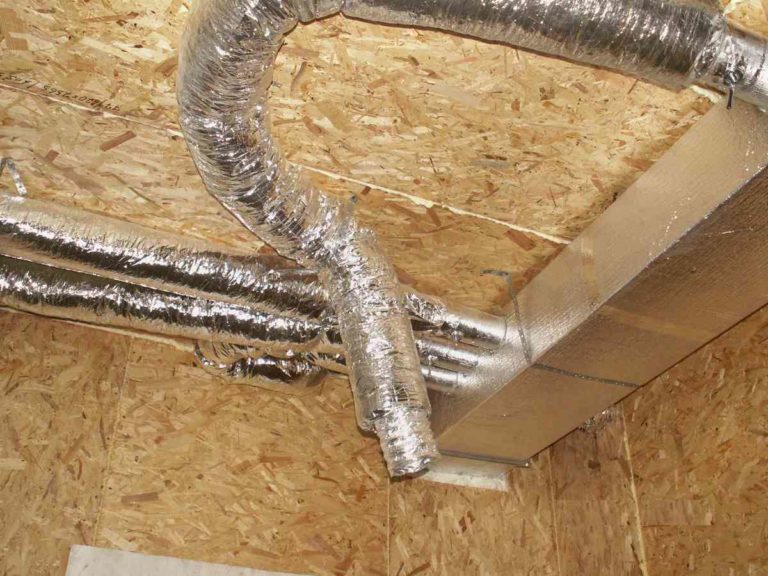

1. Прокладывают гибкий воздуховод. Его протягивают от общего канала к месту установки анемостата.

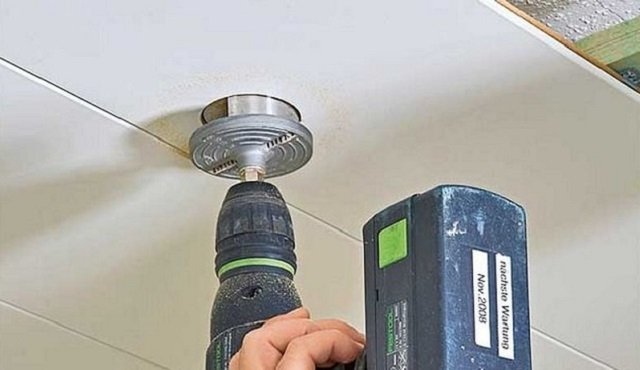

1. Формируют круглое отверстие, диаметр которого совпадает с таковым у воздуховода. Для этого используют короночную насадку или лобзик.

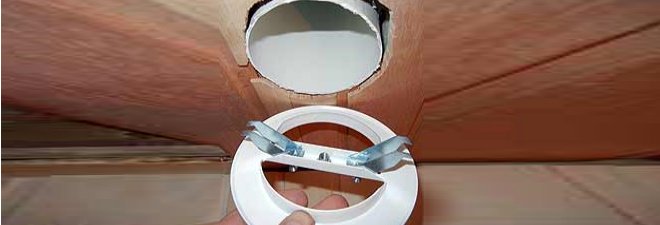

1. Вводят трубчатую часть распределителя воздуха в отверстие. Закрепляют наружную часть круга саморезами, проклеивают малярной лентой.
2. Устанавливают опорную деталь в корпус прибора. Соединяют ее с декоративной накладкой и вставляют в пазы трубы.

1. Прикручивают тарелку к опорной конструкции. Корректируют скорость потока регулировочным винтом. Элемент вращают по или против часовой стрелки.



Другие методы

При выборе автоматических моделей стандартную схему монтажа дополняют размещением выключателя на стене и прокладкой кабеля. Если анемостат устанавливается после ремонта помещения, его вместе с воздуховодом закрывают гипсокартонным коробом.

Чтобы внутрь прибора не попадала пыль, его отверстия заклеивают малярным скотчем.

Элементы короба устанавливают с помощью направляющих и саморезов. После сборки его обшивают выбранным отделочным материалом.

Полезные советы и общие рекомендации

Перед началом работы специалисты советуют осмотреть весь вентиляционный канал, замерить диаметры труб. При расчете требуемой пропускной способности пользуются справочными таблицами.

Если канал скрыт в стене, проделывают окно. К твердой трубе присоединяют гибкий воздуховод. Его конец выводят в сделанное ранее окно. Выкручивать регулировочный винт после завершения монтажа нельзя. Этот элемент в дальнейшем будет использоваться для изменения скорости потока.
