Вентиляционная решетка: от выбора до монтажа

Декоративные вентиляционные решетки предназначены для обрамления каналов, обеспечивающих отвод или подачу воздуха в помещение. Элементы изготавливаются из пластика, металла с декоративным лакокрасочным покрытием или других материалов. Возможна установка обратного клапана, не позволяющего подавать в комнату загрязненный посторонними примесями воздушный поток.

Предназначение вентиляционных решеток

Накладка с прорезями обеспечивает:

• защиту шахты от попадания посторонних предметов из помещения или с улицы;
• распределение потоков воздуха, нагнетаемого в комнату;
• улучшение внешнего облика помещения или фасада здания.

Как устроена решетка

Решетки для вентиляции состоят из рамки, устанавливаемой в проем канала, и центральной секции с прорезями. Направляющие для потока могут быть неподвижными или регулируемыми (для изменения направления воздушных масс).

На промышленных объектах или на складах встречаются конструкции с заслонкой для защиты от обратной тяги и попадания в помещение пыли или насекомых.

Вместо щитка могут использоваться несколько мелких экранов, соединенных между собой тягой. Открытие клапана происходит потоком воздуха, силовые приводы не применяются.

Виды вентиляционных решеток

Основные разновидности изделий по месту установки и конструктивным особенностям:

• для использования внутри помещений;
• для применения на улице или в коридорах;
• для использования внутри помещений и обмена воздушными массами между смежными комнатами.

Вне зависимости от места расположения решетки могут иметь неподвижные или регулируемые направляющие элементы. Изредка встречаются изделия инерционного типа с жалюзи, обеспечивающими направление потока и защиту помещения от обратной тяги.

Внутренние

Классический вариант для квартиры или офиса изготавливается из пластмассы, стойкой к нагреву и воздействию пищевого жира или ультрафиолетового света.

Накладные модификации имеют рамку, расположенную на стене, и могут оснащаться мелкой сеткой для защиты от проникновения насекомых. Щелевые варианты интегрируются в проем, цвет пластика подбирают под оттенок материала отделки стен или потолка.

В качестве дополнительного элемента изделия для внутреннего монтажа могут оснащаться лепестковым клапаном для защиты от обратного потока воздуха.

<img » src=»http://vent-vozduh.ru/wp-content/uploads/2021/06/Vnutrennie.png» alt=»Внутренние» width=»700″ height=»478″ />Внутренние решетки с мелкой сеткой.

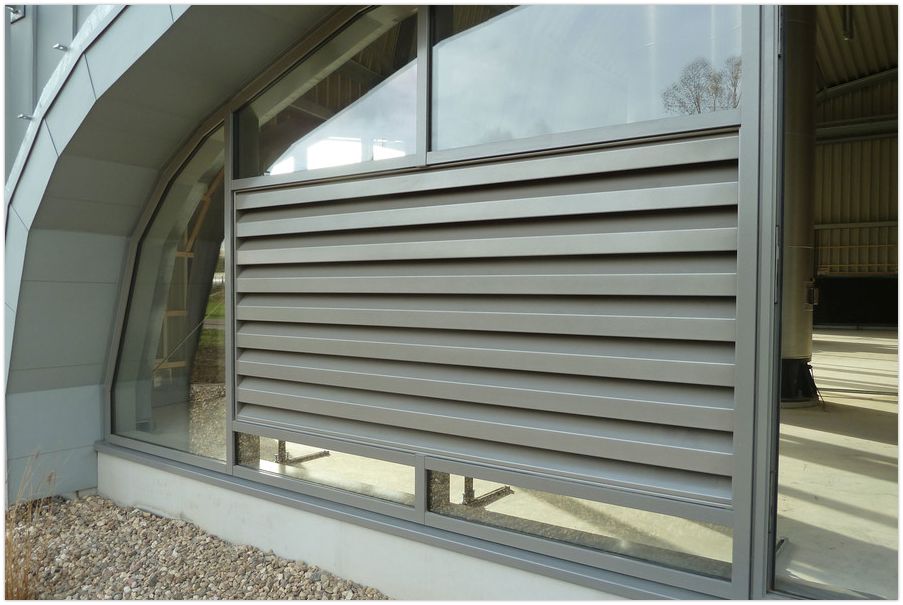

Наружные

Основные виды вытяжных приспособлений для уличного использования:

• фронтальные, рассчитанные на использование на чердачных помещениях и отличающиеся расширенной рамкой;
• дверные, применяемые вместо стандартного клапана и изготовленные из материала, соответствующего цвету полотна;
• напольные, выполненные из легких сплавов или стального листа с внешним декоративным покрытием, используются для защиты радиаторов отопления, расположенных в нишах в полу;
• цокольные, изготовленные из металла с антикоррозионным покрытием и защищающие воздуховоды от проникновения грызунов.

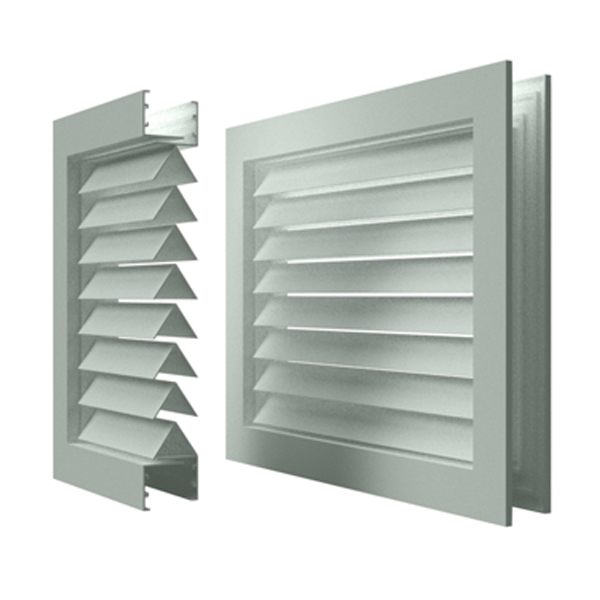

Внутренние переточные

Изделия рассчитаны на распределение потоков между смежными помещениями, в конструкции не используется обратный клапан. Внутри рамки установлены V-образные жалюзи, направляющие воздух и ограничивающие обзор через решетку. Состоят из 2 каркасов, которые устанавливаются из смежных комнат и фиксируются винтами.

Регулируемая конструкция позволяет интегрировать изделия в стены толщиной от 25 до 50 мм. Для изготовления используют ударопрочные пластмассы или алюминиевый сплав с порошковым напылением разных цветов.

В домах с каминным отоплением межкомнатные решетки обеспечивают распределение нагретых потоков. Воздушные массы разделяются по плотности, нижние холодные слои поступают в помещение с отопительным оборудованием, а их место занимает нагретая среда.

Для изготовления изделий используют цветные металлы (например, бронзу или латунь), стойкие к воздействию продуктов сгорания и высокой температуры.

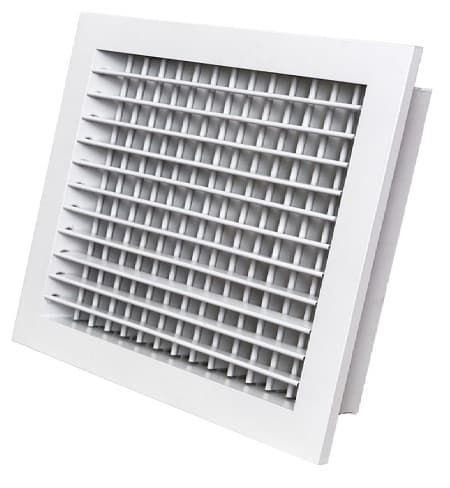

Регулируемого и нерегулируемого типа

Стандартное изделие оснащено крышкой с горизонтальными прорезями, разделенными пластинами. Угол наклона определяет направление потока, при фиксированном положении в помещении имеются зоны, куда не поступают воздушные массы.

Регулируемая решетка позволяет менять траекторию потока, для изменения положения пластин необходимо вручную повернуть тягу, связанную с жалюзи.

В ряде конструкций предусмотрены функции перекрытия вентиляционного канала или установки планок горизонтально, что обеспечивает максимальный приток воздушных масс в комнату.

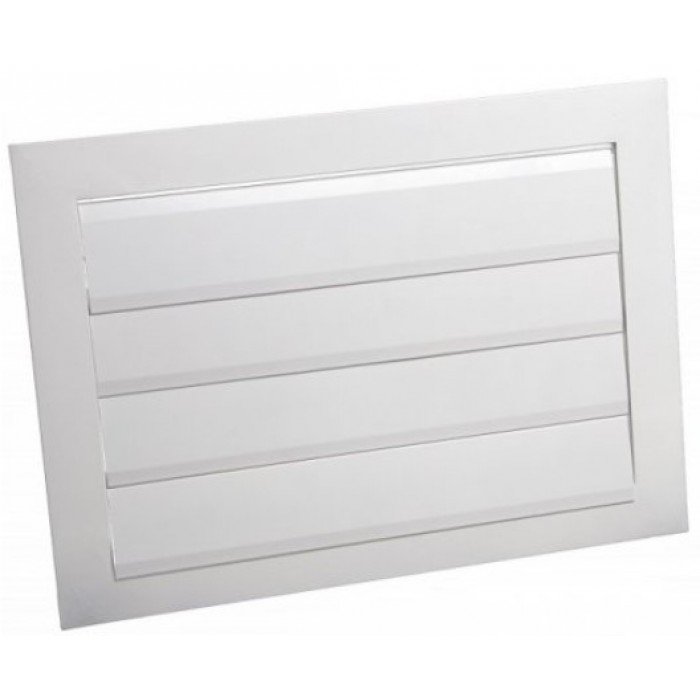

Инерционные

Изделия предназначены для встраивания в вытяжные системы вентиляции. Пластины закреплены в рамке на осях и свободно отклоняются под воздействием тяги, ограничитель хода не допускает подачи потока в обратном направлении.

Между жалюзи и рамкой предусмотрены зазоры в пределах 1-1,5 мм, обеспечивающие подвижность элементов. Изделия изготавливают из пластмассы или алюминия с последующим покрытием порошковыми эмалями. Инерционная решетка является модификацией обратного клапана и отличается повышенной прочностью и аккуратным внешним обликом.

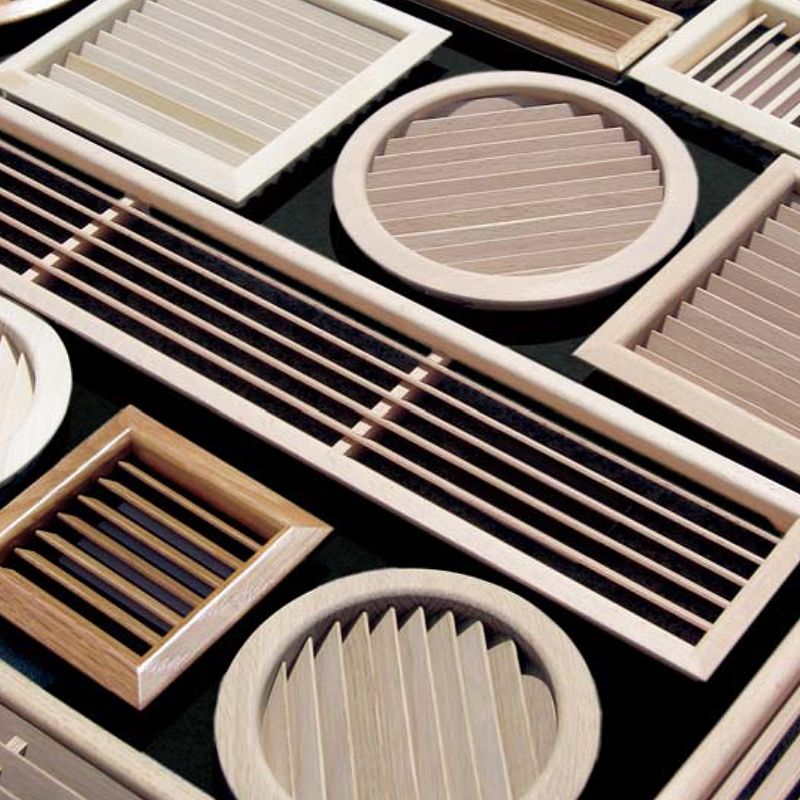

Формы решеток

Конфигурация определяется размерами и контурами вентиляционных каналов. В многоквартирных жилых домах встречаются прямоугольные или квадратные магистрали.

На входных дверях применяют элементы в виде вытянутого по ширине прямоугольника. В офисных или производственных помещениях возможна установка магистралей для подачи воздуха круглого сечения.

Ряд производителей (например, Vtvent) предлагают изготовление решеток на заказ по размерам заказчика, ширина и высота выбираются из интервала от 90 до 3000 мм с шагом 1 мм.

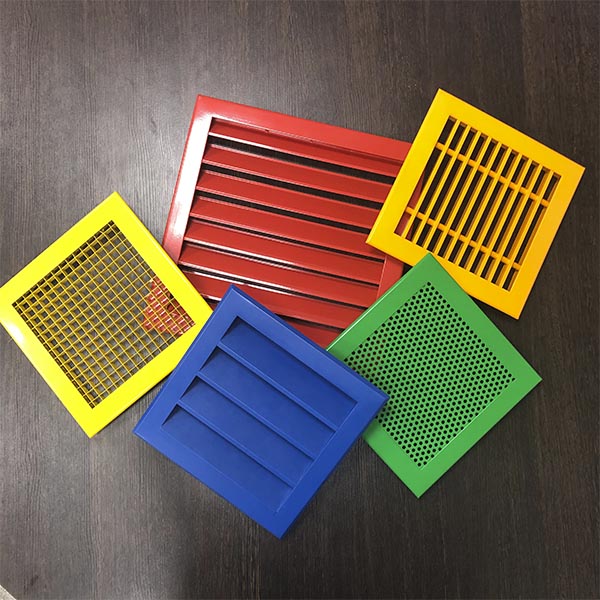

Материалы вентрешеток

Для изготовления деталей используются натуральные или искусственные материалы. При подборе учитывают температурные условия эксплуатации и стойкость к внешним воздействиям (механическим или химическим). Тип материала определяет возможность нанесения лакокрасочного покрытия, оттенок которого определяют в соответствии с цветом отделки стен или потолков.

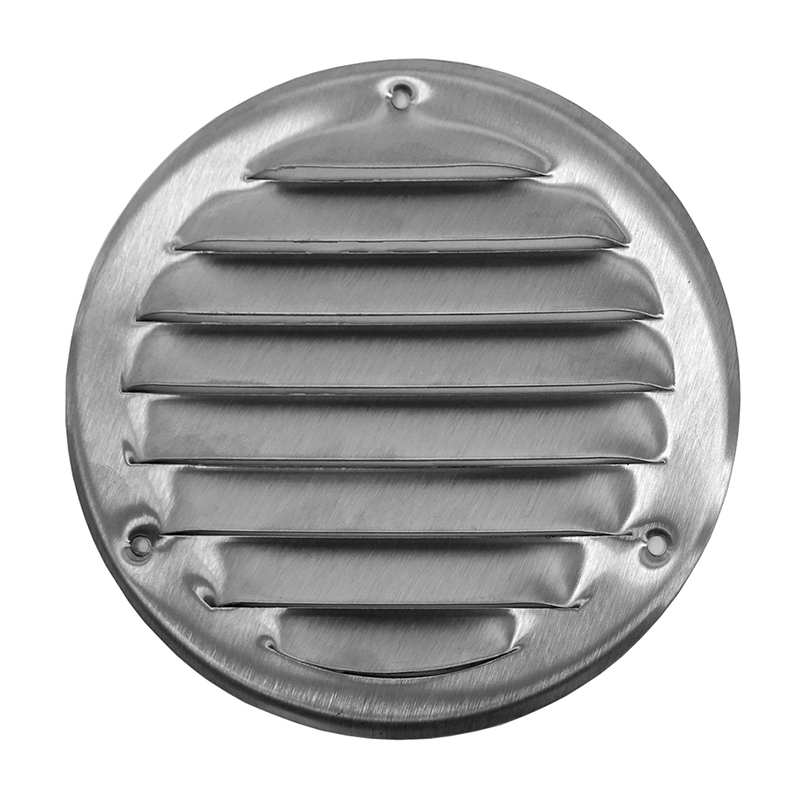

Оцинкованный металл

Сталь с нанесенным тонким слоем цинка отличается повышенной стойкостью к коррозии. Решетки предназначены для установки в офисных или производственных помещениях.

Материал устойчив к воздействию повышенной температуры, ультрафиолетового излучения и большинства химических реагентов.

Для изготовления используется прокат толщиной до 2 мм, позволяющий снизить массу конструкции. Если для крепления в рамке сверлятся отверстия, то следует нанести защитный материал, в противном случае по кромкам могут образоваться очаги коррозии.

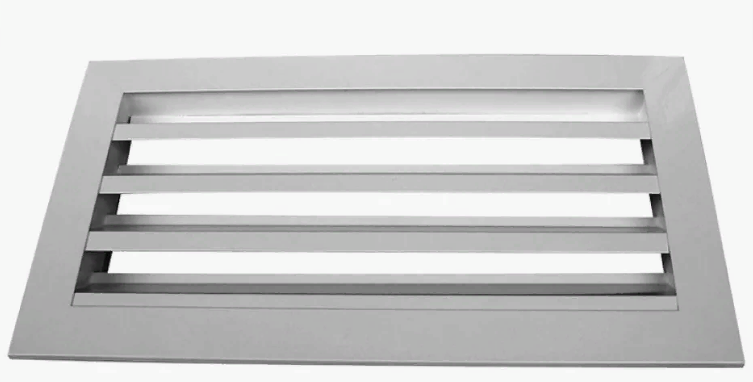

Алюминий

Металл позволяет сократить вес конструкции, допускает нанесение порошкового напыления. Слой краски улучшает внешний облик решетки и повышает стойкость к внешним воздействиям.

Алюминий выдерживает повышенную температуру и инертен к солнечному свету. Недостатком изделий является повышенная стоимость, решетки могут использоваться в жилых и технологических помещениях.

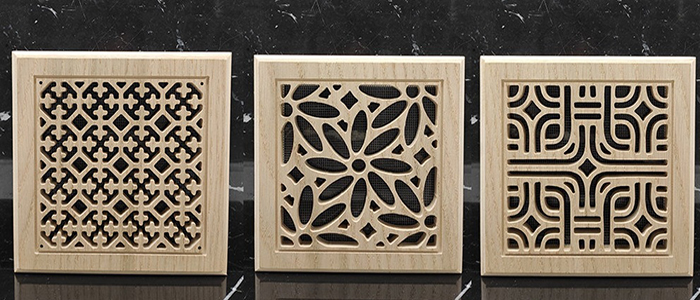

Дерево

Преимуществом дерева является простота обработки, материал позволяет изготовить решетки со сложным орнаментом. Поверхность пропитывают составами для предотвращения гниения, а затем покрывают слоем глянцевого лака.

Дерево может использоваться только внутри помещений, при монтаже на улице решетка разрушается за 1-2 года эксплуатации. Недостатками материала являются низкая стойкость к повышенной температуре и пожароопасность (проблема частично компенсируется пропиткой специальными жидкостями).

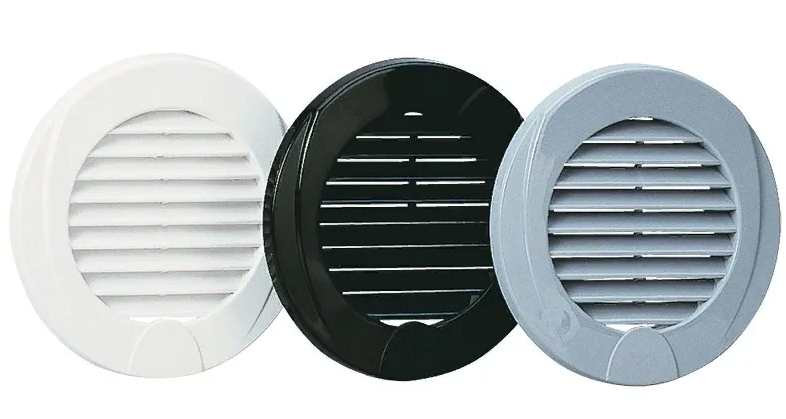

Пластик

Для изготовления используют пластик ABS, обладающий стойкостью к химическим реагентам и ультрафиолетовому излучению. Решетки могут устанавливаться на улице, но из-за воздействия внешних факторов материал становится хрупким.

При использовании дешевой пластмассы или нарушении технологического процесса на поверхности изделий могут появляться желтые пятна.

Преимуществами являются низкая себестоимость изготовления и возможность получения материала разных цветов путем добавления пигмента на стадии получения гранул, используемых в машинах для литья.

Гипс

Гипсовые конструкции рассчитаны на использование внутри дома, материал допускает окраску, встречаются решетки с орнаментом. Изделия изготавливают по технологии литья, недостатком является хрупкость. При установке на улице гипс насыщается влагой и постепенно разрушается.

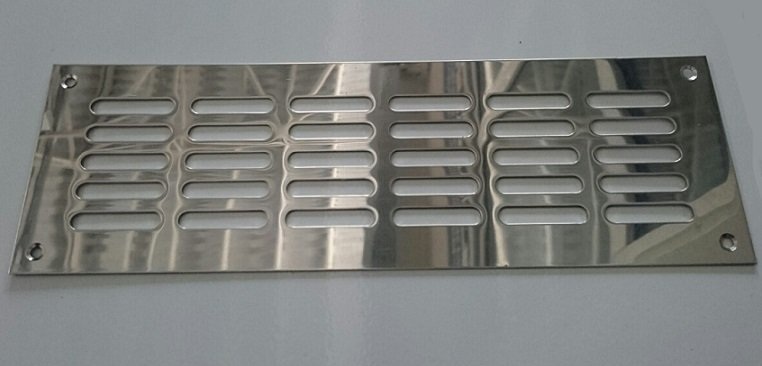

Сталь

Решетки из углеродистой стали изготавливают по технологии штамповки, что позволяет снизить затраты на производство. Для предотвращения образования очагов коррозии металл грунтуют и покрывают слоем эмали.

Изделия инертны к внешним природным воздействиям, могут использоваться под открытым небом. К недостаткам относят грубый внешний вид (замечание касается бюджетных решеток, на кромках которых после штамповки остаются неровности или заусенцы).

Как выбрать место установки

При подборе точки монтажа следует учитывать положение вентиляционных каналов, которые могут интегрироваться в несущие стены на этапе строительства многоквартирных домов.

Вне зависимости от места расположения решетка не должна заливаться талой или дождевой водой. Изделия из пластика или дерева не должны располагаться рядом с газовыми или электрическими плитами, горячий воздушный поток быстро разрушит материал.

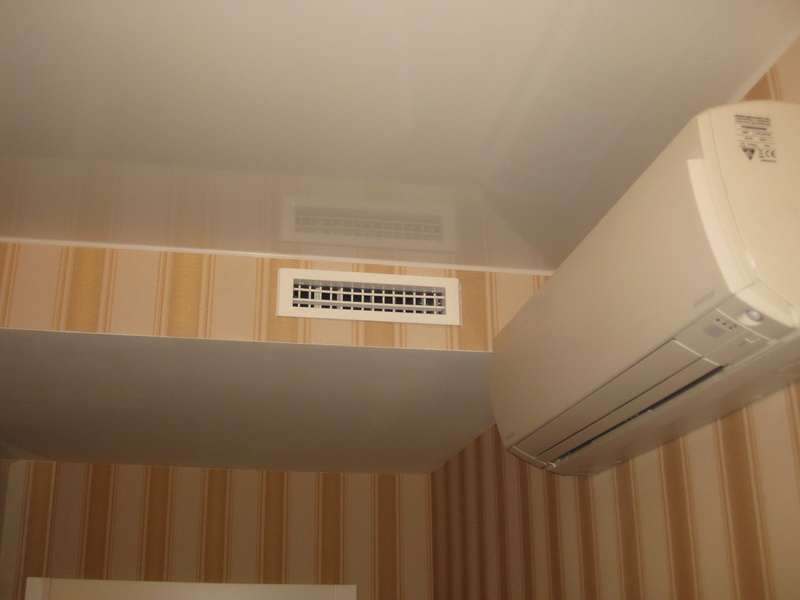

В помещении

Решетки штатной вентиляции располагаются на высоте от 2 м или на поверхности потолка, обеспечивая отвод нагретого воздуха. Изделие должно плотно прилегать к плоскости, образующиеся щели закрывают штукатуркой или силиконовым герметиком. Альтернативой является использование решеток с рамкой, имеющей расширенные планки.

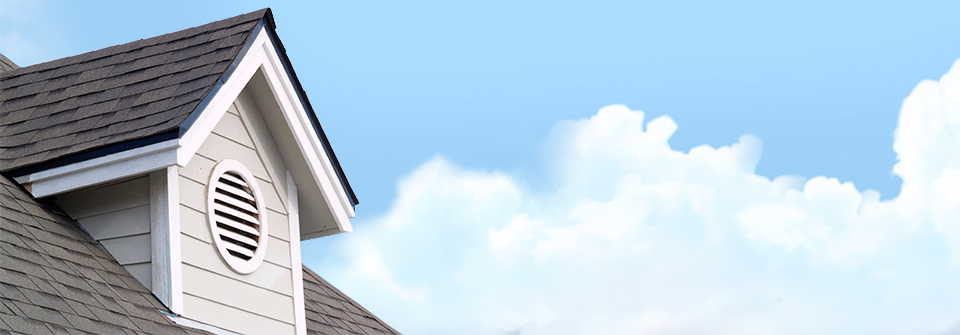

Снаружи

Каналы выводятся на поверхность стен, наклонную часть крыши или фронтон. Решетка не должна забиваться снегом или заливаться дождем, поскольку проникающая в воздуховоды вода вызывает рост грибков и появление неприятного запаха.

Подвальные вентиляционные окна должны располагаться выше уровня затопления талой водой (аналогичное требование распространяется на решетки, встраиваемые во входную дверь).

Методы монтажа вентиляционных решеток

Перед проведением финишных работ следует прочитать заводскую инструкцию и уточнить, как правильно установить вентиляционную решетку. Изделие фиксируют с помощью винтов, пружинных планок или магнитов. В домашних условиях можно использовать клей или декоративные планки из пластика, древесины или металла.

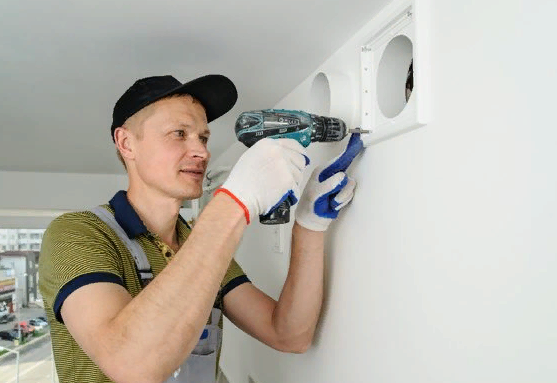

С помощью шурупов и саморезов

Для монтажа необходимо:

1. Отделить от рамки фасадную часть и разметить карандашом точки крепления, используя каркас как шаблон. Рекомендуется корректировать положение при помощи гидравлического или лазерного уровня.
2. Просверлить отверстия перфоратором или дрелью, а затем установить направляющие пластиковые дюбели.
3. Приложить рамку и ввернуть винты, не прилагая излишних усилий. Каркас должен равномерно прилегать к стене, щели указывают на плохое качество отделочных работ или вышедшие из отверстий дюбели (дефект встречается при сверлении перегородок из мягких материалов).
4. Установить сетку для защиты от насекомых и вставить в направляющие фасадную часть (до срабатывания защелок).

На клей

При использовании клея необходимо отделить рамку и наметить место монтажа. Затем на внутреннюю часть каркаса следует нанести клеевую массу (например, «жидкие гвозди»). Приложить раму к стене, отрегулировать положение уровнем и удерживать несколько минут для начала полимеризации клея.

Выдавленный из линии стыка материал следует убрать сухой салфеткой или тряпкой. После застывания клеевой массы (зависит от марки и производителя) устанавливают фасадную часть. Технология подходит для стен с прочным финишным покрытием (например, кафельной плиткой).

Крепеж плинтусом

Методику используют для фиксации деревянных решеток, не имеющих направляющего каркаса. Раму вырезают из плинтуса в соответствии с габаритами имеющегося изделия, а затем крепят при помощи винтов или клея к стене.

Сделать аккуратный каркас своими руками сложно, поэтому многие мастера используют плоские деревянные, металлические или пластиковые планки. Для резки под углом потребуется столярное стусло и навыки работы с инструментом.

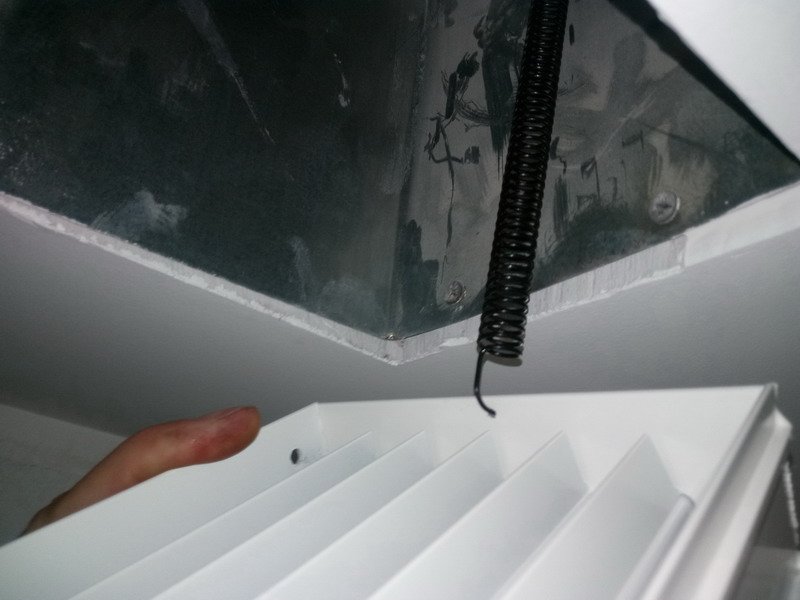

На пружинах

На части решеток прямоугольной конфигурации могут использоваться пружинные фиксаторы, расположенные на противоположных гранях. Изделия предназначены для встраивания в вентиляционный раструб.

Для монтажа достаточно сжать пластины пальцами, ввести рамку в канал, а затем отпустить пружины. По подобной методике рекомендуется крепить решетки размером до 300 х 300 мм, изделия с увеличенными габаритами следует фиксировать на винтах.

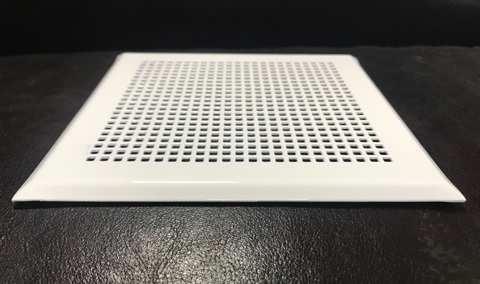

На магнитах

Для фиксации необходимо закрепить стальную рамку (например, на поверхности стены или в канале). Для удержания каркаса могут использоваться винты, клей или пружинные зажимы.

Затем в проем вставляется решетка с установленными магнитами, для центрирования элемента в рамке имеется выемка. Если необходимо зафиксировать на магнитах конструкцию из пластика, гипса или дерева, то следует предусмотреть ответные стальные пластины на каркасе. Методика подходит для небольших решеток, расположенных внутри помещения.

Как правильно выбрать решетку

При правильном подборе учитывают:

• тип материала и цвет;
• наличие штатной сетки для защиты от насекомых;
• метод установки пластин (неподвижные или поворотные);
• способ монтажа (в вентиляционный канал или на поверхность);
• габариты (в зависимости от сечения воздуховода).

При выборе решетки для жилых помещений следует учитывать шум, создаваемый при подаче потока воздуха. Если изделие предполагается установить на напольное покрытие, то решетка должна обладать повышенной прочностью.

Информация о характеристиках указывается производителем на упаковке или в техническом паспорте.

При подборе решеток для промышленных или офисных систем вентиляции следует учитывать конструктивные особенности оборудования. В этом случае потребуется обратиться в компанию, установившую систему.
