Как работает крышный вентилятор и его разновидности

Установка вентилятора крышного для вытяжки помогает добиться требуемой чистоты воздуха в помещении. Устройство удаляет пыль, дым, неприятные запахи, лишнюю влагу. Простая конструкция и высокая надежность позволяют применять приборы при обустройстве систем дымоудаления в частных домах, квартирах, промышленных зданиях.

Что такое вытяжной вентилятор для крыши

Так называются приборы, размещаемые на кровле дома и являющиеся продолжением воздуховода. Вытяжные крышные вентиляторы используются при обустройстве систем проветривания разного типа. В здании к общей шахте подсоединяются промежуточные каналы.

Конструкция устройства

Несмотря на существующее разнообразие видов вентиляторов, строение общих узлов остается неизменным. В зависимости от условий использования различаются материалы, из которых производятся приборы.

Стандартный крышный вентилятор состоит из таких блоков:

• мотора, работающего от бытовой или промышленной электрической сети;
• крыльчатки с изогнутыми лопастями, сжимающими воздушные массы и способствующими их выведению наружу;
• корпуса, подавляющего шумы;
• рамы для двигателя;
• конфузора (узкого участка трубы, ускоряющего движение воздушного потока);
• поддона для конденсата;
• температурного датчика, срабатывающего при перегреве двигателя.

Принцип работы

Характер функционирования прибора зависит от его вида:

1. Осевые устройства имеют канальное строение, из-за чего перемещают воздушные массы вдоль оси. Вентиляторы этого типа встраиваются в канал. Они работают на вытяжку или подачу воздуха в здание. В осевых устройствах лопасти загнуты назад. КПД начинается от 80%.
2. Центробежные приборы перемещают воздух перпендикулярно вентиляционной шахте. Высокая производительность позволяет устройству эффективно работать даже при большой скорости ветра.

Какие функции выполняет

Устройство эффективно удаляет загрязненный посторонними примесями воздух через вентиляционный канал. Кроме того, использование прибора помогает избежать оседания конденсата на стенах, образования грибка и плесени при повышенной влажности.

Область применения

Крышные системы вентиляции используются в жилых домах, промышленных, общественных и торговых зданиях. В зависимости от места установки выбирают тип проветривающей системы.

Разновидности крышных вытяжных вентиляторов

Приборы классифицируют по особенностям строения и выполняемым функциям.

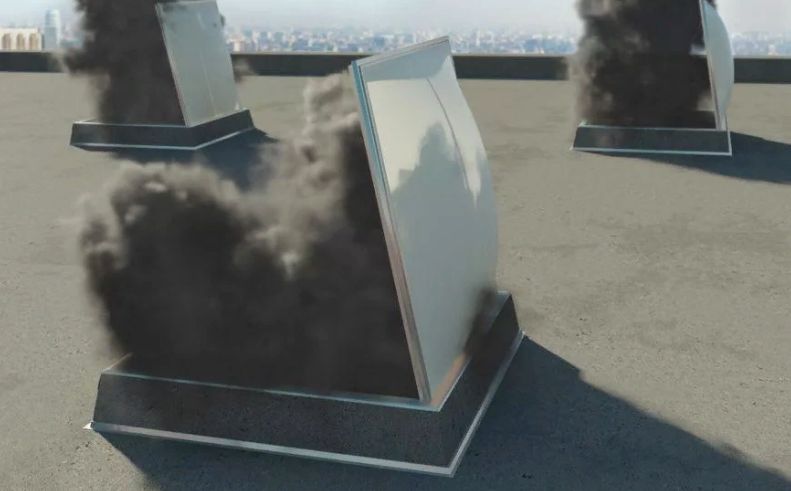

Для вытяжки и удаления дыма

Вытяжные вентиляторы размещаются непосредственно на кровле. Они состоят из корпуса, мотора, средств гашения вибраций. Автоматический регулятор, встраиваемый в современные устройства, помогает им работать без вмешательства человека.

Главной функцией крышных вентиляторов считается дымоудаление.

Все выполняющие ее приборы делятся на 2 группы: с горизонтальным или вертикальным выводом воздуха. Оба типа эффективно очищают помещение от токсичных продуктов горения.

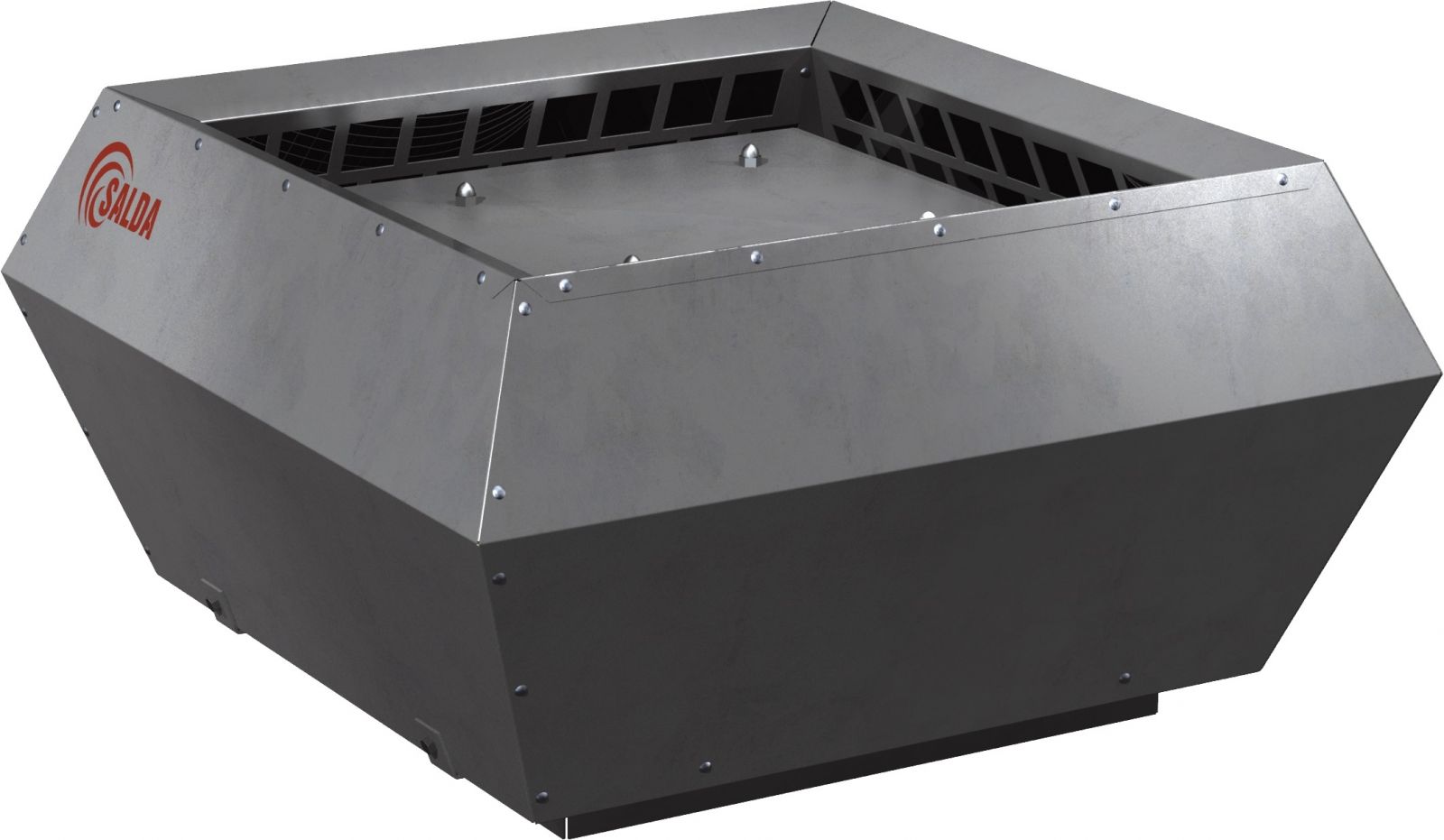

С вертикальным выбросом

Устройства этого типа используются для удаления угарного газа из здания. Для защиты прибора от попадания осадков нужен зонт или герметичный колпак. Вентилятор может функционировать только в горизонтальном положении. Ось вращения крыльчатки при этом располагается вертикально.

Осевые конструкции

Такие приборы включаются в состав вытяжных систем и работают без воздуховодов. Корпус вентилятора производится из прочной стали, покрываемой антикоррозионным составом. Для изготовления крыльчатки применяются легкие алюминиевые сплавы.

Радиальные вентиляторы

Устройства размещаются непосредственно над проветриваемым помещением. Стандартный прибор состоит из мотора, корпуса, рабочей части, некоторых вспомогательных элементов. Устройства производятся из устойчивых к воздействию негативных факторов материалов.

Двигатель защищается специальными колпаками. Меняя форму такой детали, можно улучшать аэродинамические характеристики вентилятора.

Установка 2-3-скоростного двигателя позволяет выбирать требуемую мощность оборудования. В современных моделях можно автоматически регулировать работу мотора, что помогает уменьшать энергопотребление.

С взрывозащитой

Приборы этого типа используются для удаления загрязненного воздуха из помещений с опасными условиями. Вентиляторами со взрывозащитой снабжаются ацетиленовые или водородные резервуары, шахты для добычи угля, склады с горюче-смазочными материалами.

Системы эффективно выводят создающие угрозу взрыва рабочие среды. Однако возможна установка таких приборов и в зданиях со стандартными условиями. Устройства со взрывозащитой размещаются на крыше здания, лишенного сети воздуховодов.

Как выбрать крышный вентилятор для вытяжки

Стоимость прибора зависит от производительности, сферы применения, марки.

Чтобы не платить за ненужные функции, при выборе нужно учитывать такие параметры:

• количество этажей в здании;
• требуемую скорость выведения воздуха;
• задымленность;
• температуру загрязненного воздуха;
• взрывоопасность среды;
• требуемый уровень шума;
• наличие опасных химических веществ в воздухе.

Лучшие производители вытяжных устройств

При покупке предпочтение стоит отдавать приборам проверенных марок, среди которых:

1. Европейская компания Shuft. Производитель предлагает вытяжные системы разной мощности. Максимальное количество выводимого вертикальными и горизонтальными приборами за час воздуха составляет 16100 м³. Модульные корпусы приборов изготавливаются из высокопрочной нержавеющей стали.
2. Российский бренд «Евромаш». Компания выпускает вентиляторы нагнетательного и вытяжного типа, радиального или осевого строения. Приборы устойчивы к агрессивным веществам и атмосферным факторам, поэтому могут эксплуатироваться в разных условиях. Некоторые модели снабжаются шумоизоляционными кассетами и кожухами.
3. Мировой лидер – компания Systemair. Фирма предлагает широкий ассортимент крышных вентиляторов. Владельцам частных домов понравятся приборы с электронным управляющим блоком, потребляющие минимальное количество энергии при высокой производительности. Например, устройство мощностью 80 Вт может выводить 500 м³ воздуха в час.

Топ-5 качественных вытяжных вентиляторов для крыши

В список вошли системы проветривания, имеющие лучшие технические характеристики.

Mixvent-TH 800 Soler&Palau

Модель предназначена для встраивания в вытяжные вентиляционные системы. При необходимости устройство переводится в режим подачи. Крыльчатка и корпус производятся из прочного пластика, защитный колпак и основание – из стали.

Защитная решетка препятствует проникновению посторонних предметов. Устройство работает от бытовой электросети 220 В. Съемный корпус фиксируется защелками.

Tower-H 280 2E Blauberg

Корпус устройства покрыт полимерной краской, надежно защищающей от агрессивных факторов. Воздух движется по горизонтальной траектории. Минимальная вероятность перегрева двигателя позволяет вентилятору длительно работать без отключения от сети.

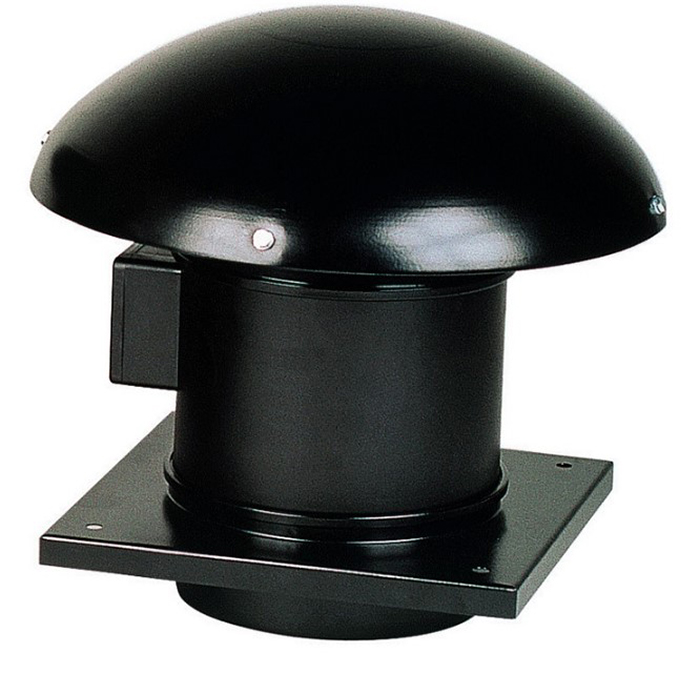

Mixvent-TH 2000

Вентилятор с диагональными лопастями может работать как на выведение, так и на подачу воздуха. Приборы серии TH-2000 изготавливаются из стали и легких алюминиевых сплавов.

Все металлические элементы защищены полиэфирной антикоррозионной краской. Двигатель снабжен термодатчиком, моментально реагирующим на перегрев. Двухскоростной двигатель позволяет регулировать производительность системы.

VSA 190 l

Вентилятор с асинхронным двигателем работает только на вытяжку воздуха. Наличие уплотненных подшипников и загнутых назад лопастей увеличивает срок службы прибора.

Модель предназначена только для вертикального монтажа.

Скорость регулируется в пределах от 0 до 100% путем изменения рабочего напряжения. Для регулировки используется 5-ступенчатый трансформатор или бесшаговый тиристор. Двигатель снабжен термодатчиком и блоком автоматического перезапуска.

Mixvent-TH 500/150

Модель предназначена для встраивания в приточные и вытяжные вентиляционные системы. Основные элементы устройства изготавливаются из прочного пластика и нержавеющей стали. Скорость выведения загрязненных воздушных масс достигает 500 м³ в час при мощности 50 Вт.

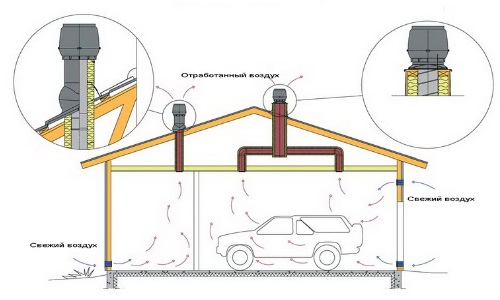

Правила установки кровельного вытяжного вентилятора

Такие приборы имеют большие размеры и вес: диаметр рабочей части нередко достигает 150 см.

Кроме того, эксплуатация устройств имеет некоторые особенности, поэтому при монтаже крышных вентиляторов соблюдают такие правила:

1. Устройство размещают на твердой поверхности. Для этого шахты или воздуховоды снабжают специальными несущими конструкциями. Чаще всего их обустраивают на этапе завершения закладки канала.
2. На мягкой кровле установку выполняют по индивидуальным схемам. Выбор варианта зависит от возникшей ситуации.
3. При установке оборудования возле бетонных или кирпичных стен предварительно выполняют гидроизоляцию. Монтаж утепленных дефлекторов препятствует оледенению агрегата в зимнее время.

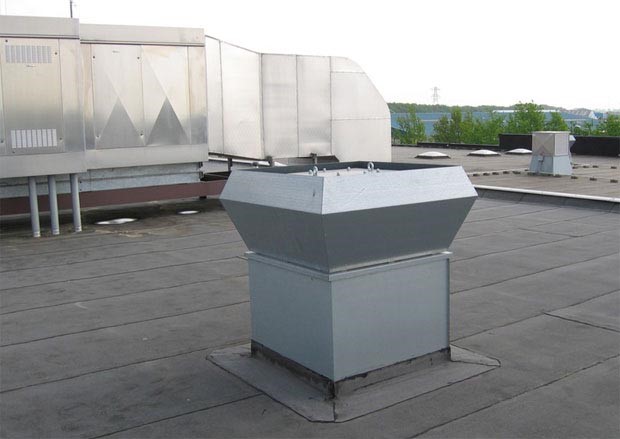

Монтажный «стакан» для крышного вентилятора

Приспособление используется для правильной установки аппарата. «Стакан» гасит вибрации, снижает уровень шума. Если стандартного монтажного кожуха недостаточно, можно использовать модели со встроенными поглотителями звуков. Их корпуса покрываются тонким слоем шумоизоляционного материала.

В полостях находятся кулисы, снижающие громкость издаваемых вентилятором звуков. Монтажный «стакан» имеет адаптер, помогающий встраивать системы проветривания в круглые воздуховоды. Резиновые прокладки обеспечивают герметичность стыков.

Особенности эксплуатации

При обслуживании и ремонте изделия можно использовать уплотнители и соединители только из негорючих материалов. Приборы с вертикальным выбросом должны находиться на расстоянии не менее 5 м от приточных вентиляторов.

Для предотвращения обратного попадания загрязненного воздуха на входе в вентилятор размещают специальный клапан.

В процессе эксплуатации рекомендуется регулярно очищать защитные решетки от загрязнений. Выполнение других действий по обслуживанию большинству современных приборов не требуется.
