Выбираем вентилятор для ванной комнаты, обзор лучших моделей и правила монтажа

Вентиляторы для вытяжки в ванной предназначены для удаления влажного воздуха и нормализации атмосферы в помещении. Оборудование отличается защитой электрических компонентов от воды, встречаются модели с поддержкой автоматического режима работы. При подборе учитывают конструктивные особенности системы вентиляции и объем ванной комнаты.

Вентилятор в ванной должен обеспечивать вытяжку влажного воздуха.

Зачем нужен вытяжной вентилятор в ванной

При подаче горячей воды воздух в замкнутом помещении ванной комнаты насыщается влагой, которая оседает на стенах и потолке. В результате образуются очаги плесени, в помещении появляется неприятный запах.

Установка вытяжного вентилятора в ванную комнату обеспечивает принудительный воздухообмен и удаление влаги в атмосферу.

Забор свежего воздуха из помещения производится через решетки в двери или через зазор между полотном и напольным покрытием.

Виды вентиляторов для вытяжки

В конструкции изделий используется электрический мотор переменного тока с ротором, смонтированным на бронзовых втулках или подшипниках качения.

Поток воздуха формируется рабочим колесом, на котором установлены лопасти. Профиль лопаток позволяет затягивать воздух из помещения и выбрасывать в вентиляционный канал.

В конструкции предусматривается защита от влаги и пыли, бытовые модели для вытяжек не рассчитаны на откачку продуктов сгорания, имеющих температуру выше +60°С.

Оборудование принято разделять на категории по способу установки и принципу работы:

• накладного типа, отличающиеся простотой конструкции и установки;
• канальные, рассчитанные на интеграцию в существующие вентиляционные системы;
• осевые, отличающиеся повышенной производительностью;
• центробежные или радиальные, используемые в промышленном оборудовании.

Накладные

Вентилятор оснащен корпусом из пластика, состоящим из центральной цилиндрической секции и фронтальной части с отверстиями для забора воздуха и крепления к стене или потолку.

Передняя часть закрывается декоративной крышкой с решеткой воздухозаборника и дополнительными элементами (например, контрольным светодиодом).

Поток нагнетается в вентиляционный канал, для защиты от обратной тяги предусматривается обратный клапан с симметричными заслонками. Может устанавливаться горизонтально или вертикально (информация указывается производителем).

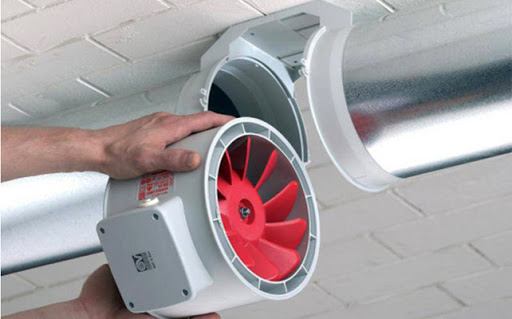

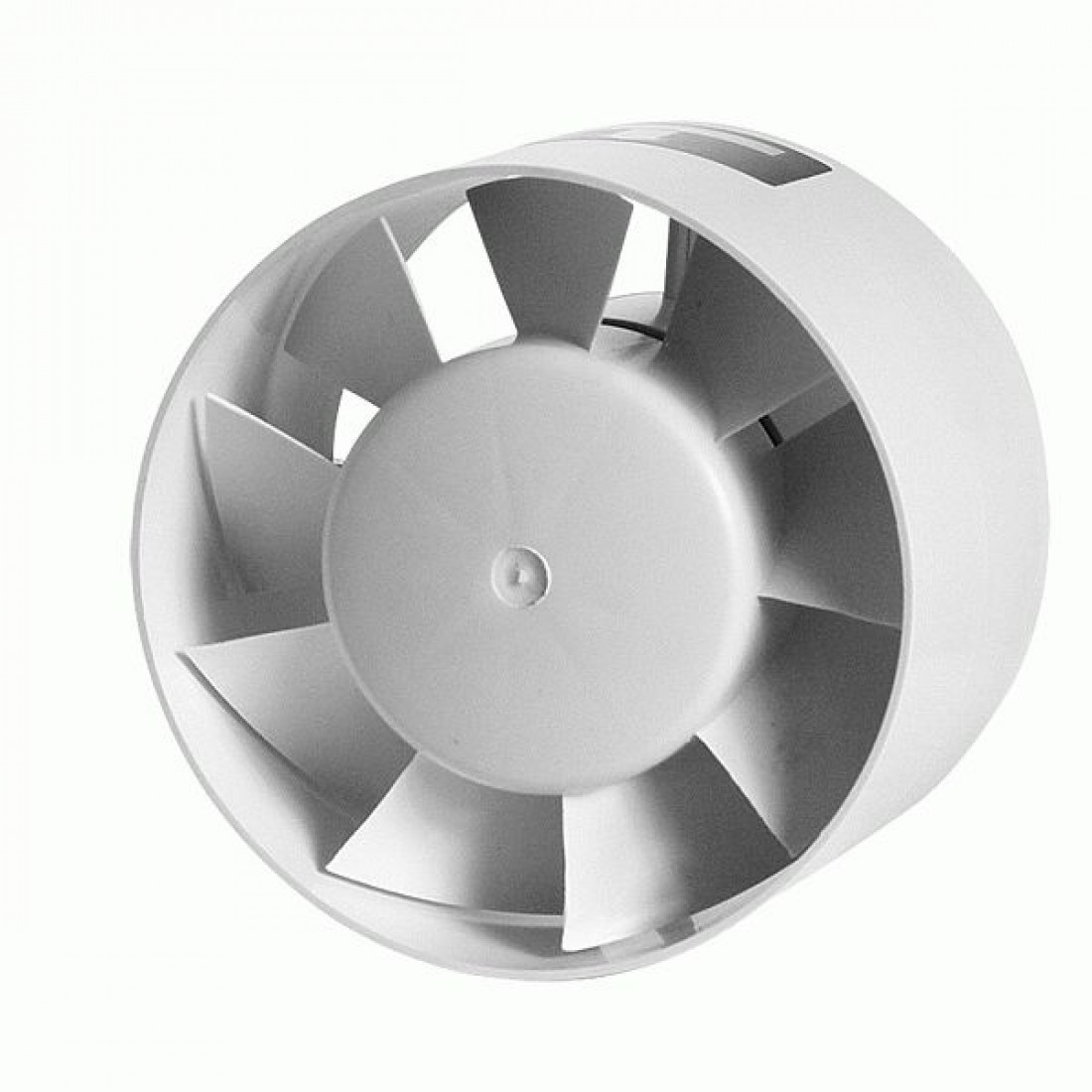

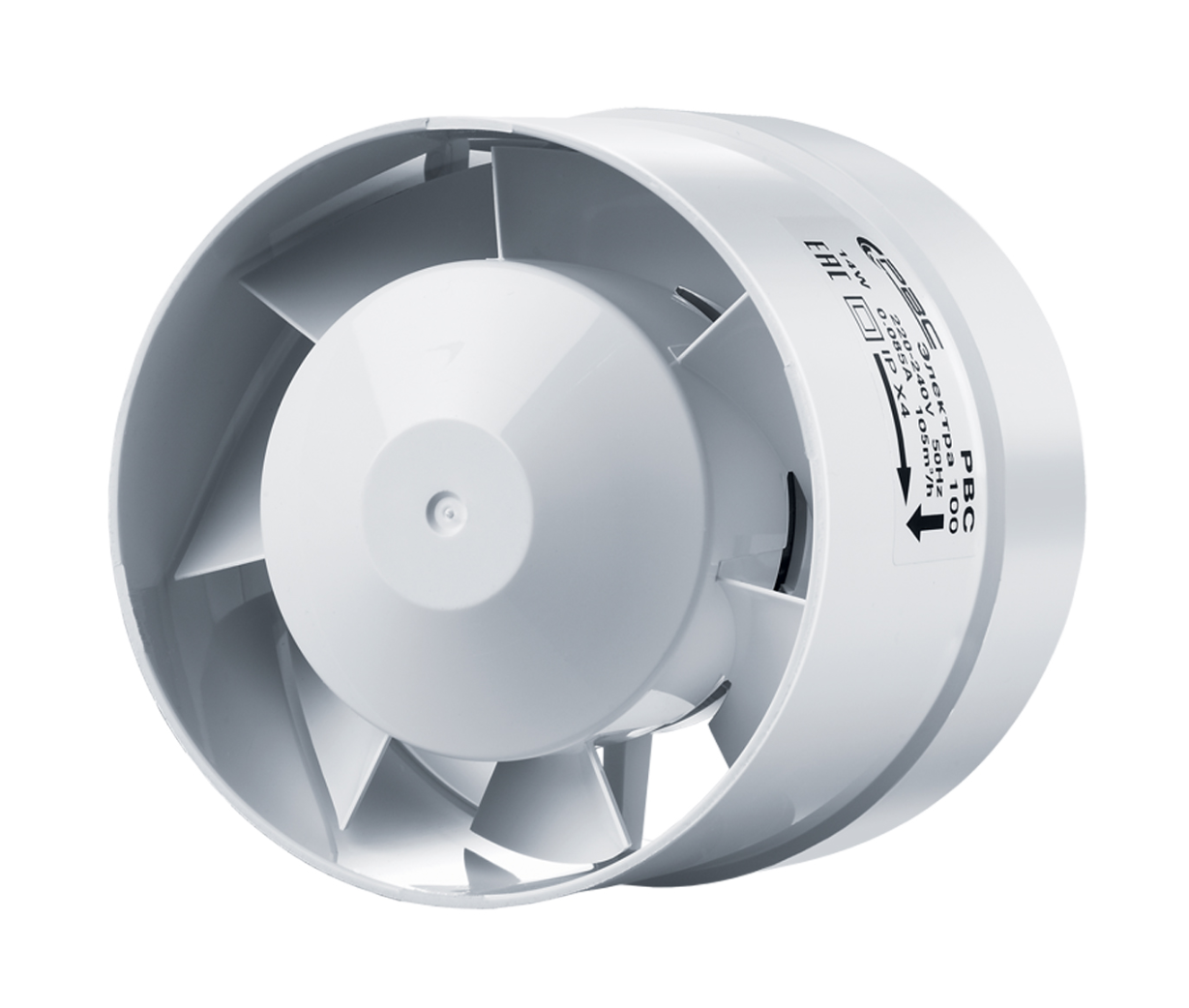

Канальные

Вентиляторы предназначены для интеграции в воздушный канал диаметром от 100 до 150 мм. Воздух забирается из помещения через специальные решетки, установленные на стенах или потолках.

В состав системы вентиляции могут входить заслонки для защиты от обратной тяги. Если используется методика нагнетания свежего воздуха в помещения, то возможно применение обогревателя либо кондиционера с фильтром для отделения мелкодисперсной пыли. Мотор с крыльчаткой расположен в центре цилиндрического корпуса, на который надеваются магистрали системы вентиляции.

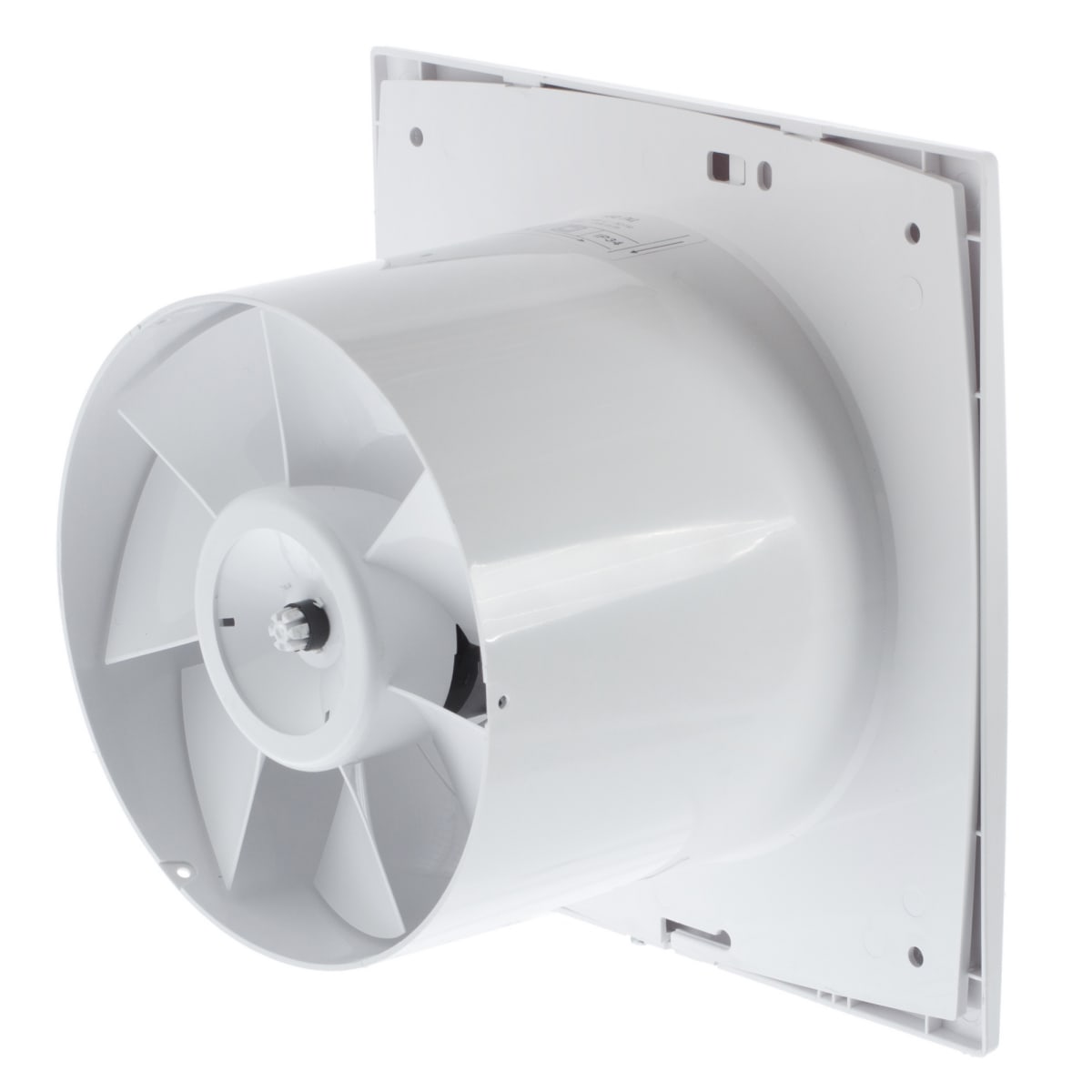

Осевые

Оборудование осевого типа состоит и металлического или пластикового корпуса, который крепится к вытяжке или теплообменнику. В центре кожуха расположен электродвигатель, вращающий рабочее колесо с лопастями.

Вентиляторы используются для охлаждения радиаторов, устанавливаются в промышленных системах вентиляции и позволяют откачивать продуты сгорания. Существуют установки с защитой от искр или выдерживающие воздействие газов, нагретых до +200°С.

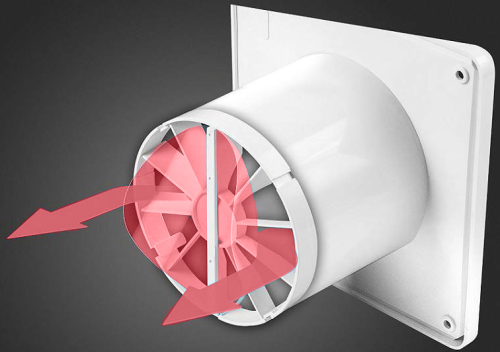

С обратным клапаном

Такой клапан может являться частью вентилятора либо устанавливаться отдельно в воздушном канале. В конструкции элемента предусмотрены заслонки, которые пропускают поток в одном направлении и предотвращают обратную тягу.

В бытовом оборудовании шторки отгибаются под воздействием давления воздушной массы, нагнетаемой крыльчаткой. В промышленных установках возможен монтаж силового привода. Защита от обратной тяги предотвращает попадание в помещение пыли или воздуха, имеющего неприятный запах.

Радиальные

Радиальный агрегат имеет корпус в виде улитки, внутри которого расположен электродвигатель с цилиндрическим рабочим ротором. При вращении лопатки рабочего колеса придают потоку ускорение, которое выбрасывает воздух в канал выхода.

Образующаяся разница давлений способствует затягиванию в вентилятор следующей порции газа, которая поступает к рабочему колесу. Вентиляторы центробежного типа могут использоваться как для нагнетания воздуха, так и вакуумирования.

Радиальные вентиляторы разделяют на категории по:

• давлению сжатия, достигающему 12 МПа;
• количеству отверстий для подачи воздуха (с одной стороны или с симметричным расположением);
• назначению (благодаря высокому давлению агрегаты используются для наддува металлургических печей и отвода продуктов сгорания).

Как выбрать вытяжной вентилятор для санузла

Факторы, позволяющие определить вентилятор, какой лучше подойдет для санузла:

• мощность и производительность;
• диаметр рабочего колеса и расположение лопаток, влияющее на акустический комфорт и рабочие характеристики;
• безопасность эксплуатации в условиях влажного воздуха;
• поддержка дополнительных режимов работы;
• габариты корпуса и оформление фронтальной панели.

Мощность

От мощности электродвигателя зависит производительность, повышение отдачи и наращивание частоты вращения негативно влияют на акустический комфорт.

Для санузлов или кухонных помещений используют вентиляторы мощностью от 7 до 30 Вт. Оборудование должно обеспечивать 8-кратный обмен воздуха в час, при дальнейшем повышении параметра появляются сквозняки.

Ряд компаний предлагает вентиляторы с дополнительными обмотками, обеспечивающими 2-3 скорости вращения ротора. Конструкция позволяет изменять производительность и регулировать потребление энергии.

Уровень шума при работе

Бытовое оборудование создает при работе шум от 25 до 40 дБ, промышленные установки с увеличенной производительностью гудят сильнее.

Информация указывается на упаковке и в паспорте, для снижения вибраций в конструкции используют резиновые прокладки, а аэродинамический профиль лопастей рабочего колеса способствует повышению акустического комфорта.

Рекомендуется выбрать вентилятор с минимальным уровнем шума, но в процессе эксплуатации возможно появление дребезга (например, из-за неправильной установки или нарушения балансировки крыльчатки).

Безопасность оборудования

Бытовые вентиляторы рассчитаны на подключение к сети переменного тока напряжением 220 В. Использование пластика и проводов с эластичной изоляцией снижает риск поражения током при соблюдении правил эксплуатации.

Категорически запрещается просовывать пальцы в крыльчатку оборудования, подключенного к сети питания. При внезапном начале работы лопасти могут нанести травмы.

Наличие дополнительных функций

Если в вентиляторе с завода установлен выключатель, то пользователь может пользоваться оборудованием вне зависимости от режима работы освещения. В противном случае необходимо ставить дополнительный выключатель либо подсоединять питание двигателя параллельно лампам.

Собственник помещения сам определяет метод управления вентилятором, многие владельцы квартир или домов используют параллельную схему коммутации.

В конструкции вентиляторов могут использоваться датчики температуры и влажности. Чувствительные элементы определяют характеристики воздушной среды и автоматически управляют работой вытяжки. Рабочие параметры задаются при установке, пользователь может менять значения в пределах, указанных в документации.

Вентиляторы могут снабжаться обратными клапанами, мелкими сетками для защиты от насекомых, переключателями режимов работы и светодиодами, позволяющими визуально определить состояние оборудования (включено или выключено).

Степень влагозащиты

Для сырых помещений следует подобрать вентилятор с максимальной защитой обмоток и проводки от воздействия влаги. Производители указывают соответствие стандартам на корпусе и упаковке.

Хороший бытовой вентилятор выдерживает воздействие мелкодисперсной пыли и жиров, в конструкции предусматривается биметаллическая вставка для защиты от перегрева.

При чрезмерном росте температуры предохранитель размыкает цепь питания, после охлаждения работоспособность оборудования автоматически восстанавливается.

Размеры

Оборудование подбирают в зависимости от диаметра воздуховода и габаритов вентиляционного окна, имеющегося на стене или потолке. Рекомендуется использовать вентиляторы с рабочими колесами диаметром до 100 до 150 мм.

Если изделие планируется интегрировать в кухонный зонт, то необходимо учитывать расположение точек крепления и размеры монтажной площадки внутри вытяжки.

Монтаж вытяжки в санузле

Процесс установки вентилятора в ванной комнате можно разделить на этапы:

• подготовки инструментов и рабочей зоны;
• разметки линии прокладки кабеля и установки проводки;
• крепления оборудования с учетом конструктивных особенностей;
• подключения к цепи питания и проверки работоспособности.

Инструменты

Для монтажа потребуются:

• электрическая дрель или перфоратор;
• набор отверток с прямым и крестообразным жалом;
• тестовый прибор для прозвона цепей;
• чертежный и измерительный инструмент;
• ножовка для резки вентиляционных каналов;
• дополнительный инструмент (в зависимости от способа установки).

Подготовка

Перед тем как установить вентилятор, необходимо:

1. Определить место монтажа оборудования.
2. Продумать схему прокладки провода. Например, если на стене уложена кафельная плитка, то проводку помещают в пластиковые короба, которые фиксируют на стене силиконовым герметиком. Если установка вентилятора проводится на стадии капитального ремонта, то кабель следует проложить в глубине стены, выведя к выключателю и распределительной коробке.
3. Отрегулировать датчики температуры или влажности либо установить требуемое значение таймера. Настройку следует производить в соответствии с инструкцией производителя.

Если вентилятор устанавливается в стандартный канал, имеющийся в стене, то отверстие будет больше напорного патрубка. Для повышения эффективности работы необходимо установить отрезок пластикового воздуховода.

Для фиксации используют монтажную пену и распорные клинья. Важно точно определить положение канала, при ошибочной установке фронтальная панель вентилятора не перекроет вырез в стене либо упрется в потолок помещения.

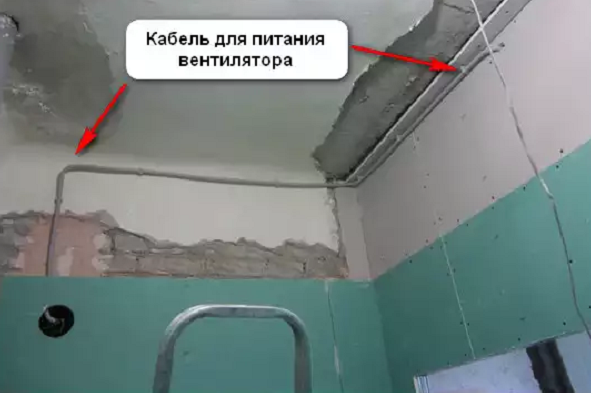

Прокладка кабеля

Алгоритм монтажа электропроводки:

1. Разметить линию прокладки, а затем выбить в стене канавку. Кабели должны идти вертикально и горизонтально, категорически запрещается диагональное направление электропроводки.
2. Уложить кабель и зафиксировать гипсовым раствором.
3. Подключить жилы к домашней сети и выключателю, проверить работоспособность контура при помощи тестового прибора.
4. Полностью заполнить канавку штукатуркой, а затем уложить поверх финишную отделку.

Если вентилятор устанавливается в помещение с чистовой отделкой стен, то проводку можно пропустить через пластиковый короб на стене. Если в санузле планируется установка натяжного или реечного потолка, то кабель прокладывают в гофрированном пластиковом рукаве.

Не допускается соединение кусков провода, поскольку из-за повышенной влажности воздуха возможно короткое замыкание. Кабели не должны пережиматься или соприкасаться с острыми металлическими кромками каркасов, способными прорезать изолятор.

Крепеж вентилятора

Корпус устанавливают на поверхность стены или потолка и фиксируют винтами, входящими в комплект. Канальные модели предусматривают выполнение разреза вентиляционного воздуховода.

На торцах корпуса имеются монтажные поверхности, на которые надеваются трубы. Стыки герметизируют силиконовым водостойким герметиком. После окончания монтажных работ требуется подключить питание и проверить работоспособность системы вентиляции санузла.

Способы монтажа в зависимости от типа вентилятора

Накладной вентилятор вставляют в проем в стене или установленный патрубок, для герметизации стыка используют несколько резинок для банкнот или силиконовый герметик.

Рекомендуется нанести герметик на корпус по периметру, исключая попадание воздуха из вентиляционного канала, минуя клапан обратной тяги. После завершения монтажа следует установить на штатное место декоративную крышку.

При установке канального вентилятора следует учитывать соответствие диаметров воздуховодов и направляющего патрубка. Для изделий квадратной конфигурации используют специальные переходники в виде ступенчатой пирамиды.

Дополнительные элементы не должны препятствовать движению потока воздуха, в противном случае эффективность работы вентиляции будет низкой. Вне зависимости от типа вентилятора следует обеспечить герметичность магистралей.

Подключение к электричеству

Вентиляторы оснащены колодками для подключения нулевого и фазного проводов, техническая информация указывается в инструкции по установке. Необходимо зачистить концы проводов и аккуратно вставить в клеммы, а затем затянуть винты.

Если в конструкции предусмотрены датчики влажности или температуры, то возможно подключение вентиляторов как через систему автоматизации работы, так и напрямую. Если оборудование оснащено выключателем с приводом шнуром, то через контактную группу должна проходить фаза.

Все манипуляции по подключению должны производиться на обесточенной цепи. Поскольку мощность бытовых вентиляторов не превышает 30 Вт, то допускается использование многожильных медных проводов.

После завершения работ необходимо убедиться в работоспособности оборудования, не допускаются искрение или появление запаха дыма, указывающего на нагрев изоляции. В этом случае следует отключить питание и исправить недочеты.

Лучшие осевые вентиляторы

В рейтинг лучших моделей вошли:

• Quatro 125 T от компании Blauberg Ventilatoren, оснащенный таймером;
• EAF 100 от шведского бренда Electrolux, снабженный шторками для предотвращения обратной тяги;
• Era 4S 02 российского производства, укомплектованный сеткой для защиты от насекомых.

Blauberg Quatro 125 T

Вентилятор поддерживает настенный и потолочный монтаж, электродвигатель может работать от сети переменного тока напряжением 127 или 220 В.

Ротор установлен на подшипниках качения, в схеме питания предусмотрен программируемый таймер (задержка от 2 до 30 минут). Производитель предлагает оборудование с фронтальными крышками, имеющими декоративное покрытие (металлик, хром, алюминий или золото).

Воздух отводится через канал диаметром 125 мм, мощность двигателя составляет 16 Вт при частоте вращения ротора 2400 об/мин, пиковый уровень шума не превышает 34 дБ.

Агрегат подходит для помещений, имеющих площадь до 16 м² (при стандартной высоте потолка). В производственную линейку входят вентиляторы с дополнительными элементами (шнурковым выключателем и сенсором влажности). Электрические цепи имеют защиту в соответствии с требованиями стандарта IP34.

Electrolux EAF 100

Вентилятор оснащен оригинальной панелью с квадратным отверстием для забора воздуха. Электродвигатель имеет защиту от воды и пыли IPX4, что позволяет использовать оборудование в комнатах с повышенной влажностью.

Внутри корпуса расположен обратный клапан, конструкция позволяет произвести быструю очистку от отложений пыли. Вентилятор рассчитан на помещения площадью до 6 м², производительность 97 м³/час при мощности мотора 15 Вт.

Оборудование может крепиться в вертикальном или горизонтальном положении, диаметр воздуховода составляет 100 мм. За счет использования оригинальной крыльчатки удалось повысить акустический комфорт (уровень шумового давления 33 дБ). На корпусе имеется контрольная лампа, позволяющая определить режим работы вентилятора.

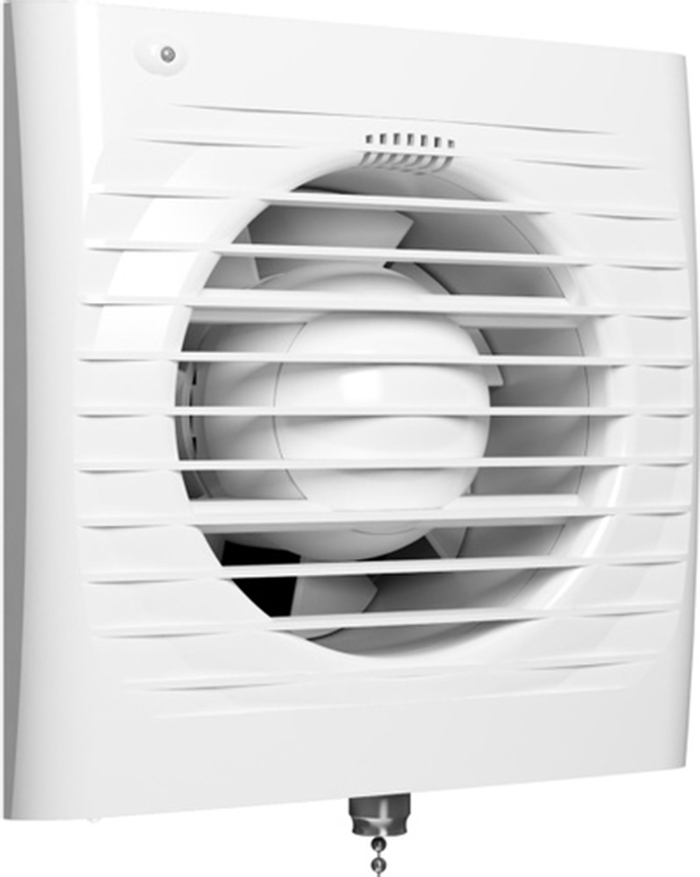

Era Era 4S 02

Классический вентилятор 4S 02 оснащен прямоугольной фронтальной панелью, имеющей размеры 150х150 мм, посадочная глубина 85 мм. В конструкции предусмотрены защитная антимоскитная сетка и переключатель с тросиком.

Электродвигатель развивает мощность 14 Вт, обеспечивая производительность 97 м³/час. При включении мотора на фронтальной крышке срабатывает контрольный светодиод, вращающаяся крыльчатка создает шум на уровне 35 дБ.

Обратный клапан не предусмотрен, пользователь может самостоятельно установить шторку в воздуховоде диаметром 100 мм. Производитель предлагает несколько модификаций вентиляторов Era 4S, которые могут оснащаться таймером включения и датчиком влажности. Габариты корпуса и характеристики двигателя остаются неизменными.

Лучшие радиальные

В рейтинг лучших моделей центробежных вентиляторов вошли:

• накладной Ecoair Design S и предназначенный для установки в вытяжки CK 25 N от производителя Soler&Palau.
• квадратный Quadro Micro 100 от испанского бренда Vortice, пригодный для настенного и потолочного монтажа.

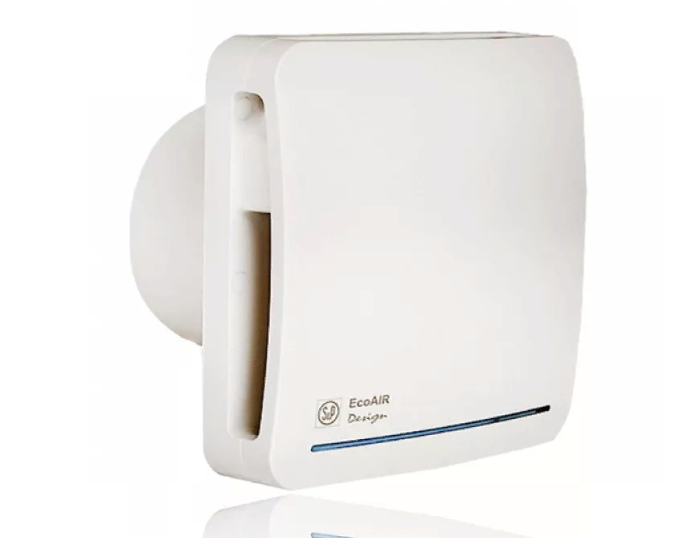

Soler Palau Ecoair Design S

Тихий вентилятор накладного типа Ecoair Design S от испанского завода Soler&Palau соответствует классу защиты IPX4 и имеет производительность от 15 до 65 м³/час (режим выбирается при установке или в процессе эксплуатации).

Оборудование отличается лаконичным дизайном передней панели, каналы для забора воздуха расположены по торцам фронтальной части корпуса. Предусмотрены датчик влажности и таймер, имеется переключатель со шнуром для принудительного управления.

Для снижения шума до 35 дБ в конструкции предусмотрены резиновые демпферы, мощность двигателя составляет 7,2 Вт. В набор входят 4 варианта цветных декоративных полос для установки на фронтальную панель.

Производитель допускает как горизонтальный, так и вертикальный монтаж. Регуляторы датчиков расположены под съемной панелью, для изменения настроек не требуется разборка вентиляционной системы.

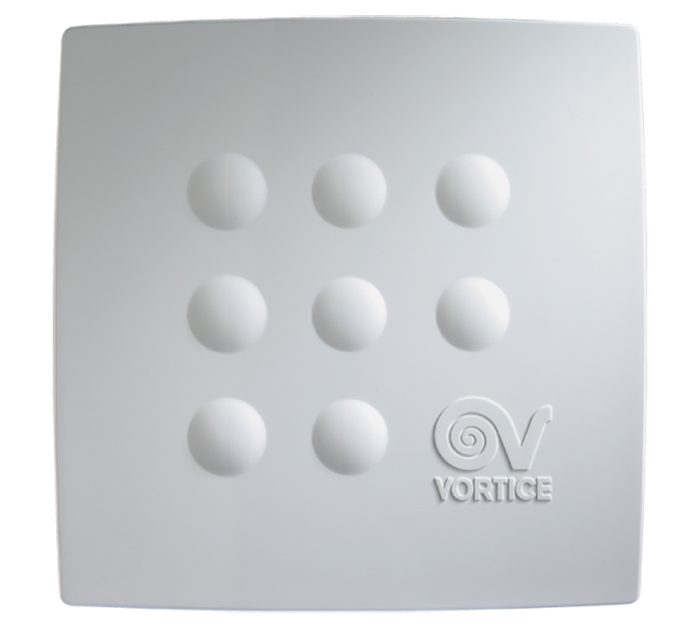

Vortice Quadro Micro 100

Оборудование предназначено для вентиляции санузлов, кухонь, жилых или административных помещений. Предусмотрены 2 режима мощности (20 и 28 Вт), из-за изменения частоты вращения производительность составляет 65 или 90 м³/час.

Изоляция соответствует нормам защиты от влаги и пыли IPX4, детали конструкции выдерживают длительный нагрев до +50°С.

В набор входят шторка для защиты от обратной тяги и полиуретановый многоразовый фильтр. Корпус вентилятора не желтеет при длительном воздействии ультрафиолетового излучения или пищевого жира.

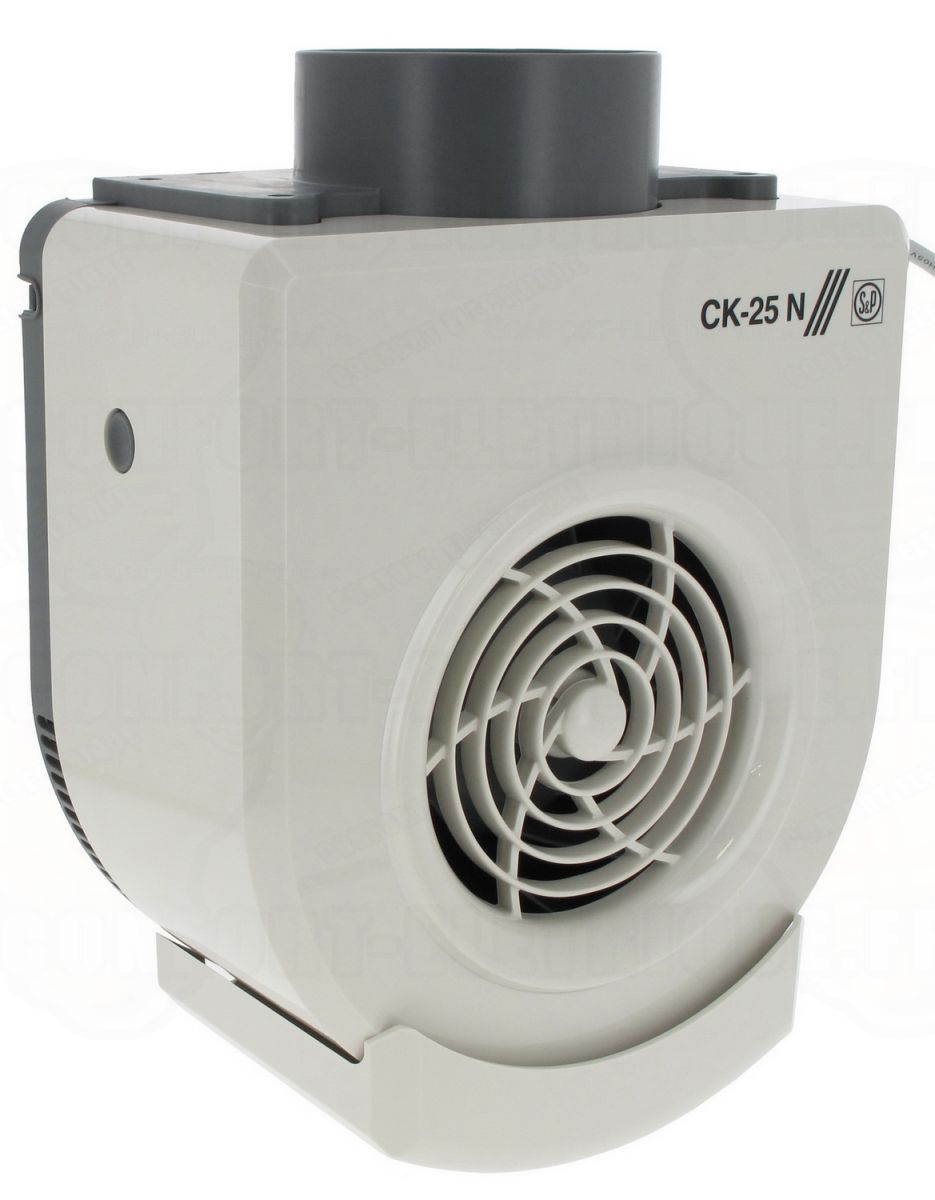

Soler Palau CK 25 N

Центробежная установка CK 25 N рассчитана на удаление влажного воздуха с примесями жира, образующимися при приготовлении пищи. Вентилятор рекомендуется устанавливать в металлический зонт, расположенный над плитами или варочными панелями.

Поток воздуха направляется в канал диаметром 100 мм, электромотор имеет мощность 40 Вт.

Оборудование откачивает до 250 м³/час, шум при работе доходит до 50 дБ. В конструкции предусмотрены защитная решетка и лоток для сбора жира, детали легко очищаются водой с добавлением бытовых моющих средств.

Лучшие вентиляторы с обратным клапаном

В число лучших моделей вошли:

• модель EAFM 150TH от шведского производителя Electrolux;
• вытяжка Slim 4C MR от российского бренда Diciti, поддерживающая автоматический режим работы;
• российская Era 6C, отличающаяся высокой производительностью и подходящая для помещений с повышенной влажностью.

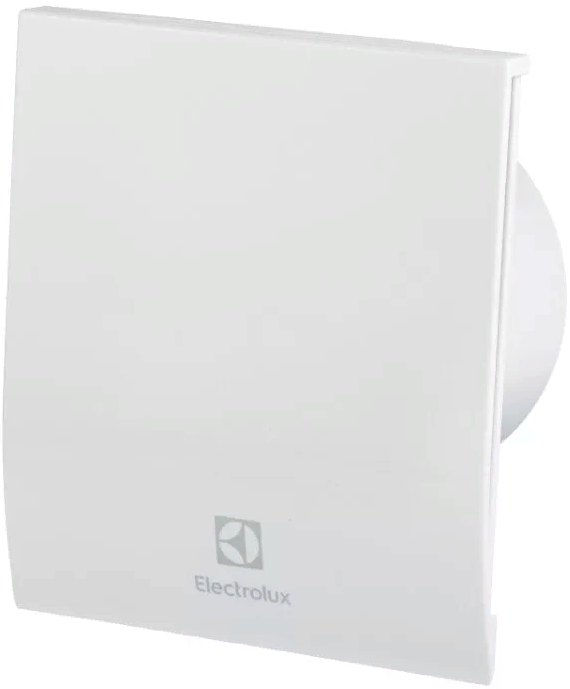

Electrolux EAFM 150TH

В конструкции предусмотрены таймер и датчик влажности, позволяющие автоматизировать работу и снизить расход электроэнергии. Бесшумный EAFM 150TH оснащен обратным клапаном и может устанавливаться вертикально или горизонтально.

Производительность составляет 190 м³/час при мощности мотора 25 Вт, поток воздуха отводится через трубопровод диаметром 150 мм. Проводка и элементы конструкции двигателя защищены от воздействия влаги и пыли в соответствии со стандартом IPX4.

Diciti Slim 4C MR

Накладной 4C MR отличается плоским корпусом, имеющим толщину 92 мм. Электродвигатель мощностью 8,4 Вт обеспечивает производительность на уровне 90 м³/час.

Снижение рабочих параметров положительно повлияло на акустические характеристики, уровень звукового давления при работе составляет 25 дБ.

Предусмотрена защита обмоток и проводки от влаги в соответствии со стандартом IP24, оборудование рассчитано на работу при температуре воздуха до +40°С.

В конструкции имеются клапан, датчики влажности и температуры, таймер Fusion Logic и выключатель с цепочкой. Оборудование допускает быструю настройку в процессе эксплуатации, регуляторы расположены под съемной фронтальной панелью. Предусмотрен контрольный светодиод синего цвета, который работает при включении вентилятора.

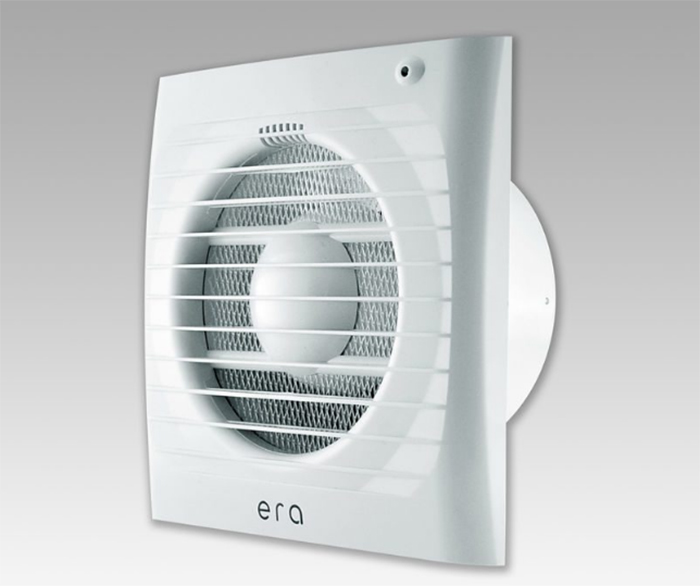

Era Era 6C

Модель 6C накладного типа оснащена обратным клапаном и рассчитана на откачку воздуха через канал диаметром 150 мм. Производительность составляет 290 м³/час, малогабаритный двигатель развивает мощность 14 Вт.

Уровень шума при работе составляет 38 дБ, датчики температуры или влажности не предусмотрены. Фронтальная панель и корпус изготовлены из глянцевого пластика АБС белого цвета.

Оборудование имеет защиту от мелких брызг воды, присутствующих в воздухе в ванной комнате.

Ротор электромотора установлен на подшипниках скольжения, не требующих обслуживания на протяжении всего срока эксплуатации. Предусмотрен биметаллический предохранитель, защищающий обмотки двигателя от перегрева.
